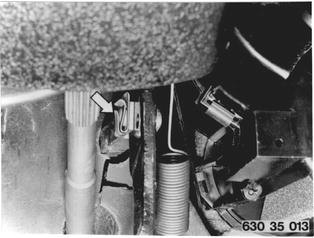

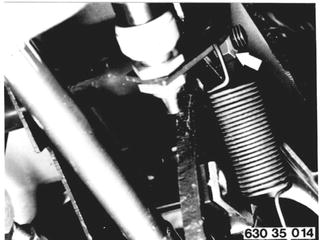

BREMSFUSSHEBEL AUS- UND EINBAUEN Verkleidung unten Mitte ab- und anbauen 51 45 190. Feder für Bremsfußhebel aushängen. Stoppmutter am Kupplungsfußhebel lösen. Paßschraube herausnehmen. Einbauhinweis: Einbaureihenfolge beachten. Buchsen auf Verschleiß prüfen, ggf. ersetzen und mit Schmiermittel¹) einsetzen. Anziehdremoment¹). Selbstsichernde Mutter erneuern.  Siehe technische Daten ¹) Siehe technische Daten
|  |
Einbauhinweis: Übertotpunktfeder in Arretierung einsetzen. |  |

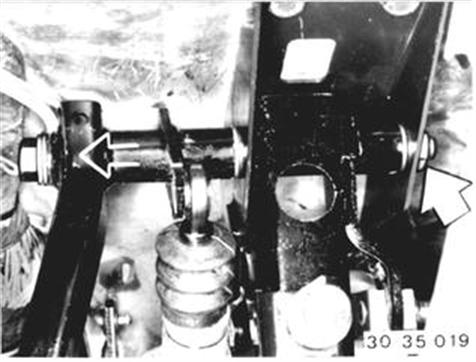

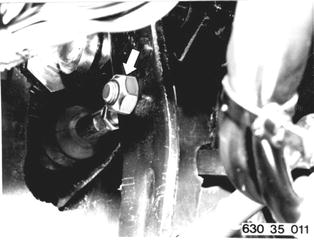

Sicherung für Kolbenstange am Bremsfußhebel ausheben und Bolzen herausnehmen. |  |

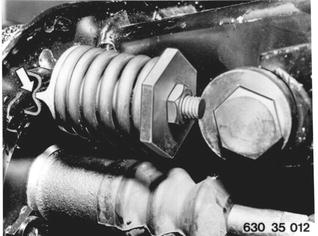

Stoppmutter lösen und Lagerschraube herausnehmen. Einbauhinweis: Selbstsichernde Mutter erneuern. Anziehdrehmoment¹). ¹) Siehe technische Daten
|  |

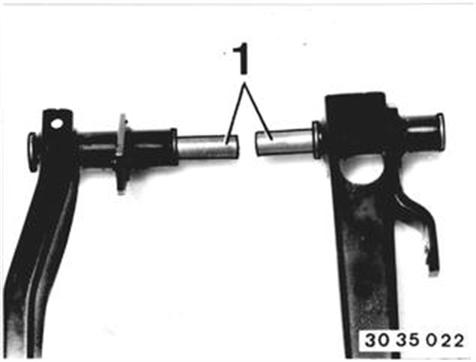

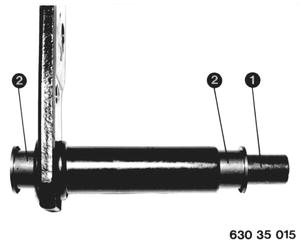

Einbauhinweis: Abstandshülse (1) und Lagerbuchsen (2) mit Schmiermittel¹) einsetzen. ¹) Siehe technische Daten
|  |

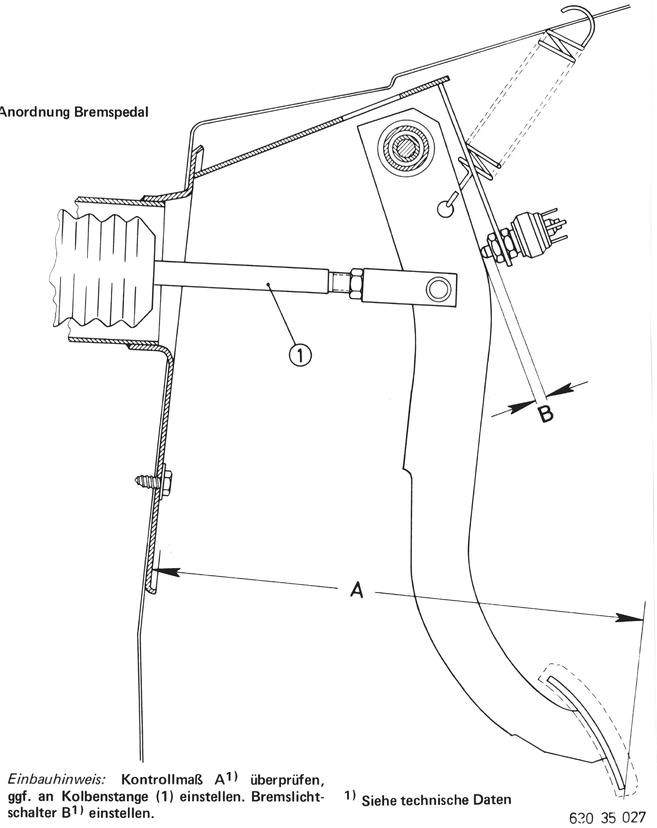

Anordnung Bremspedal Einbauhinweis: Kontrollmaß A¹) überprüfen, ggf. an Kolbenstange (1) einstellen. Bremslichtschalter B¹) einstellen. ¹) Siehe technische Daten
|  |
Fahrzeuge nach Modellwechsel 1982 BREMSFUSSHEBEL AUS- UND EINBAUEN Verkleidung für Instrumententafel unten links ab- und anbauen. |  |

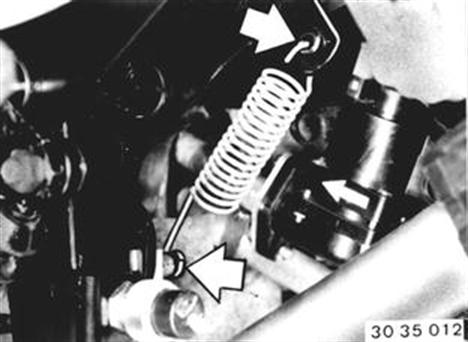

Bremsfußhebel-Rückzugfeder aushängen. |  |
Klammer (3) vom Bremsgestänge abdrücken. Bolzen (4) herausziehen. |  |
Mutter (6) lösen. Exzenter (7) herausziehen. Einbauhinweis: Auf Einbaulage der Übertotpunktfeder achten. Kupplungsfußhebelstellung mit dem Exzenter (7)) auf Maß (B)*) einstellen. Anziehdrehmoment*). *) Siehe Technische Daten
|  |
Mutter lösen - Schrauben herausziehen und Fußhebel abnehmen. Einbauhinweis: Selbstsichernde Mutter erneuern. Anziehdrehmoment*) *) Siehe Technische Daten
|  |
 |
|
Einbauhinweis: Bremsfußhebelstellung am Bremsgestänge (1) einstellen (siehe Anordnung Bremsfußhebel). Anziehdrehmoment*). *) Siehe Technische Daten
|  |
Einbauhinweis: Bremslichtschalter einstellen. B = 5...6 mm. |  |
