KUPPLUNGSFUSSHEBEL AUS- UND EINBAUEN Verkleidung unten Mitte ab- und anbauen 51 45 190. Rückzugfeder für Kupplungsfußhebel aushängen. Stoppmutter lösen. Paßschraube herausnehmen. Einbauhinweis: Einbaureihenfolge beachten. Buchsen auf Verschleiß prüfen, ggf. ersetzen und mit Schmiermittel¹) einsetzen. Selbstsichernde Mutter erneuern. Anziehdrehmoment¹).  Siehe technische Daten ¹) Siehe technische Daten
|  |

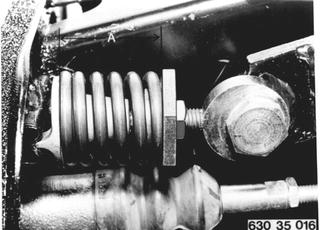

Einbauhinweis: Übertotpunktfeder in Arretierung einsetzen. Maß A¹) überprüfen, ggf. einstellen. ¹) Siehe technische Daten
|  |
Stoppmutter lösen und Lagerschraube herausnehmen. Einbauhinweis: Anziehdrehmoment¹). Selbstsichernde Mutter erneuern. ¹) Siehe technische Daten
|  |

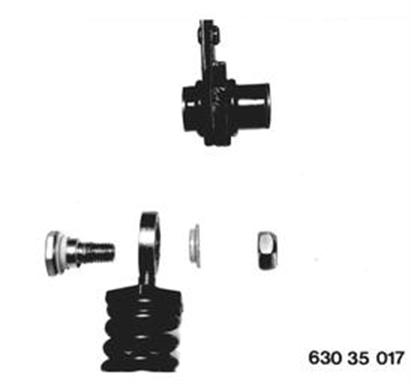

Einbauhinweis: Abstandshülse (1) und Lagerbuchsen (2) mit Schmiermittel¹) einsetzen. ¹) Siehe technische Daten
|  |
Beim Ersetzen: Übertotpunktfeder von Kupplungspedal abbauen. Einbauhinweis: Einbaureihenfolge beachten. Buchsen auf Verschleiß prüfen, ggf. ersetzen und mit Schmiermittel¹) einsetzen. Selbstsichernde Mutter erneuern. Anziehdrehmoment¹). ¹) Siehe technische Daten
|  |

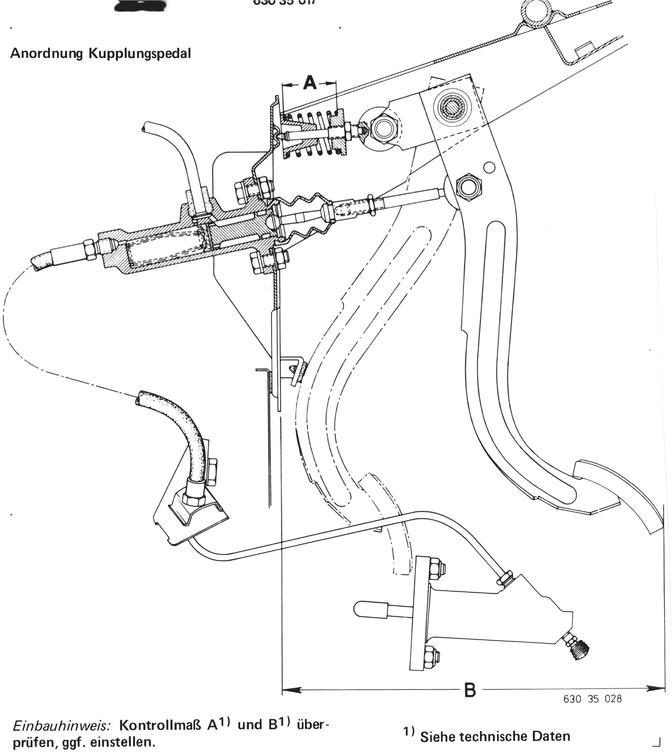

Anordnung Kupplungspedal Einbauhinweis: Kontrollmaß A¹) und B¹) überprüfen, ggf. einstellen. ¹) Siehe technische Daten
|  |

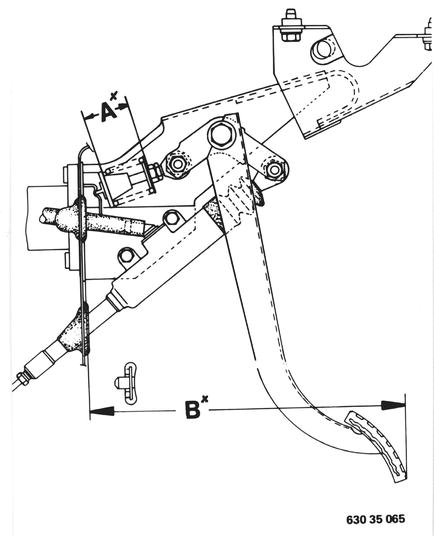

Fahrzeuge nach Modellwechsel 1982 Anordnung Kupplungsfusshebel A = 34,5 mm B = 271...282 mm *) Siehe auch technische Daten
|  |

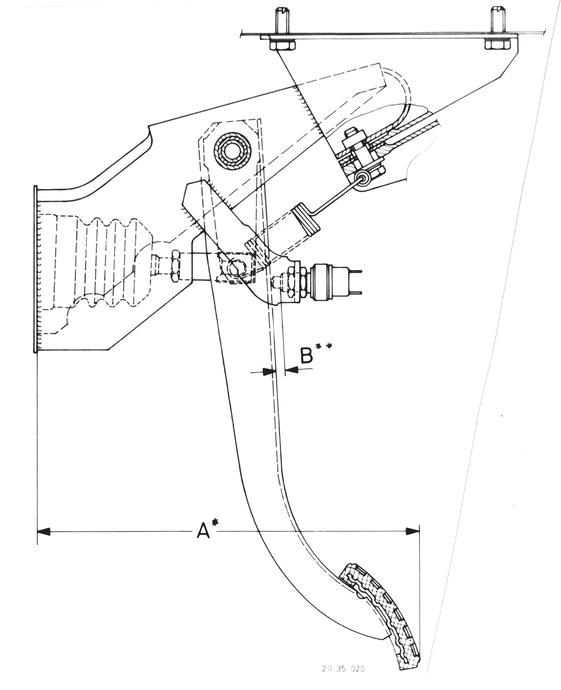

Anordnung Bremsfusshebel A = 251...261 mm B = 5...6 mm **) Siehe Gruppe 34 *) Siehe auch technische Daten
|  |
 |
|
 |
|
 |
|

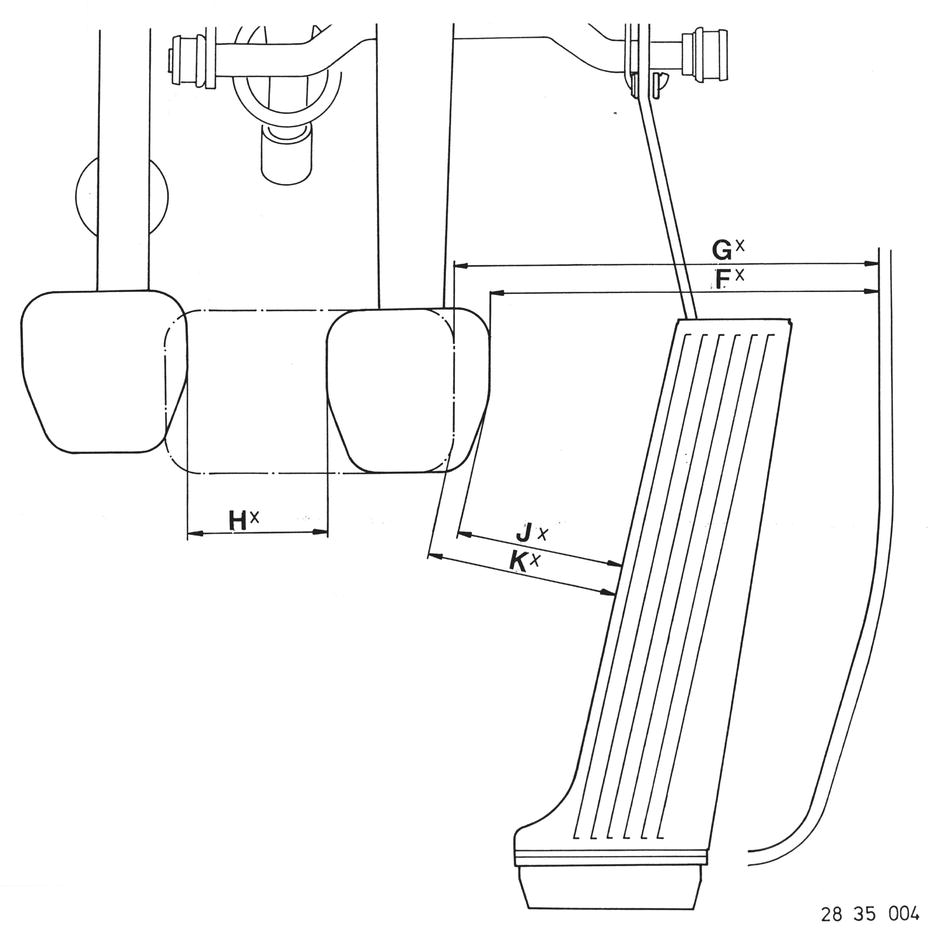

SEITENABSTAND DER FUSSHEBEL F = 143 ± 5 mm G = 156 ± 5 mm H = 50 mm J = 63 mm K = 71 mm *) Maße siehe auch technische Daten
|  |
