Fahrzeuge vor Modellwechsel 1982
LENKFÜHRUNGSHEBEL AUS- UND EINBAUEN
Kronenmutter entsplinten und lösen.

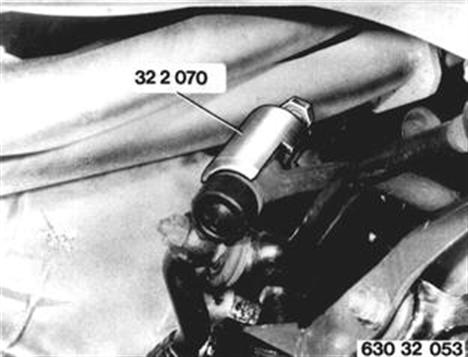

Mittlere Spurstange mit Abdrücker 32 2 070
vom Lenkführungshebel abdrücken.
Einbauhinweis: Anziehdrehmoment¹).
Spurstangen-Kronenmutter mit Splint sichern.


¹) Siehe technische Daten

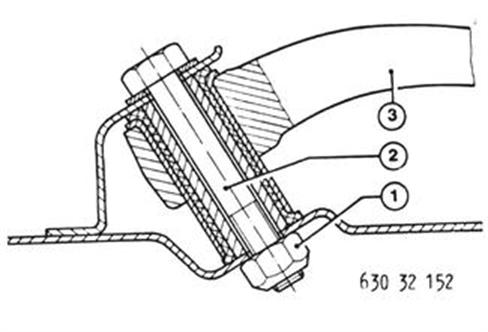

Mutter (1) lösen und Schraube (2) nach oben
herausziehen. Lenführungshebel (3) abnehmen.
Einbauhinweis: Vor Einbau beide Stirnseiten
mit Gleitmittel Cresta verdünnt, Einschiebeöl II
oder entspanntem Wasser bestreichen. Selbstsichernde
Mutter erneuern. Anziehdrehmoment¹).


¹) Siehe technische Daten

Einbauhinweis: Lenkführungshebel und Fluidbloc
überprüfen, ggf. ersetzen.

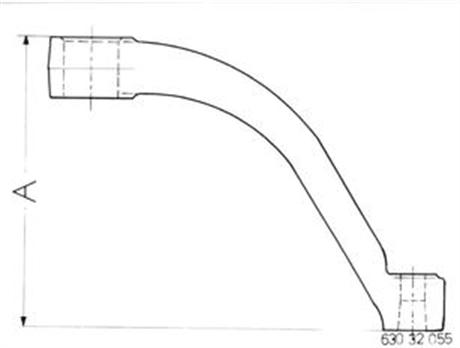

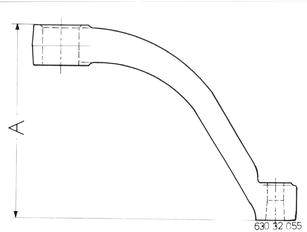

Maß A = 143,5 ± 0,5 mm

Fahrzeuge nach Modellwechsel 1982
LENKFÜHRUNGSHEBEL AUS- UND EINBAUEN
Mutter lösen.

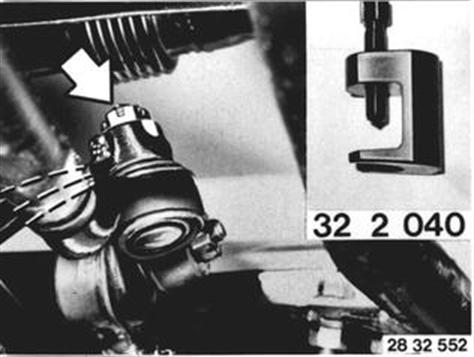

Kugelgelenk mit Werkzeug 32 2 040 abdrücken.
Einbauhinweis:
Selbstsichernde Mutter erneuern.
Anziehdrehmoment*).


*) Siehe Technische Daten

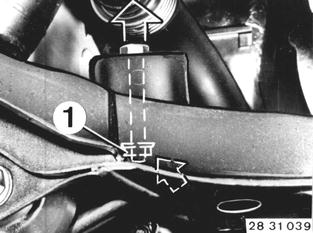

Lenkführungshebel ausbauen.
1 = Scheibe
Einbauhinweis:
Fluidbloc überprüfen, ggf. ersetzen.
Anziehdrehmoment*).


*) Siehe Technische Daten
