SCHALTER FÜR TANKKLAPPEN-VERRIEGELUNG
ERSETZEN
Seitenverkleidung ausheben.

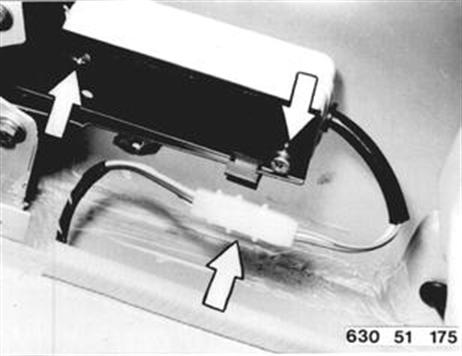

Zentralstecker aus Halterung herausnehmen und
trennen.
Schrauben lösen und Schalter abnehmen.
Einbauhinweis: Auf Arretierung achten. Stecker
in Kabelklemme einsetzen.

Einbauhinweis: Gestänge vom Schalter in
vorhandene Führung einsetzen.

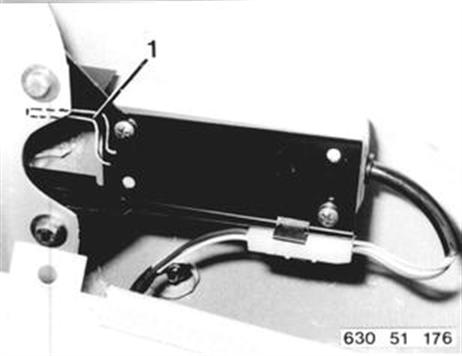

Sollte die Zentralverrieglung ausfallen, kann
nach Zudrücken des Gestänges (1) die Tankklappe
geöffnet werden.

Bei Einbau eines Schalters für Tankklappenverriegelung
darauf achten, daß der Stoßschalter (1)
eingeschaltet ist.

Hinweis: Bei einem Unfall wird über den Stoßschalter
automatisch alles entriegelt. Die Anlage
wird durch Niederdrücken des Sicherungsknopfes
am Stoßschalter -zugänglich nach Öffnen des
Handschuhkasten- sowie durch Herunterdrücken
des Verriegelungsknopfes (2) der Fahrertür
wieder in Funktion gesetzt.

Fahrzeuge nach Modellwechsel 1982
SCHALTER FÜR TANKLAPPENVERRIEGELUNG (ANTRIEB) ERSETZEN

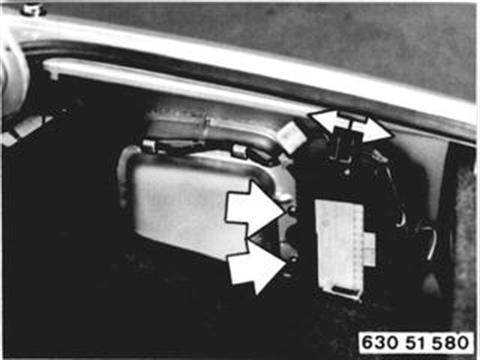

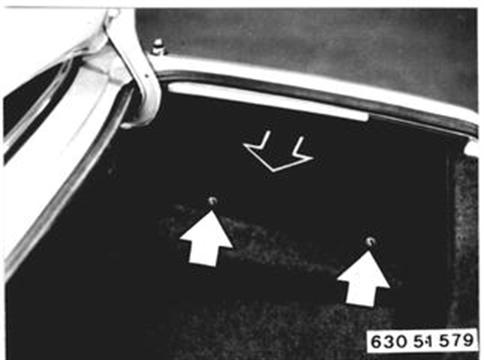

Verkleidung ausheben.

Ggf. Steckverbindung trennen.
Schrauben lösen.
Verstärker und Blech ausheben.
Einbauhinweis:
Auf richtigen Sitz des Verriegelungsgestänges
achten.

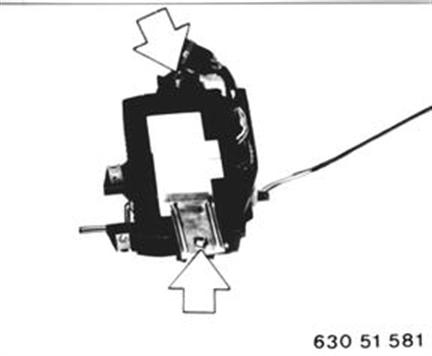

Schrauben lösen.
Verstärker abnehmen.

Schrauben lösen.
Antrieb abnehmen.

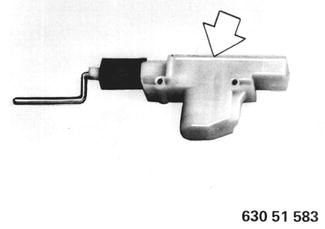

Einbauhinweis:
Kennzeichnung der Antriebe beachten,
siehe 51 26 000.
Flache Seite zeigt nach oben.


51 26 000

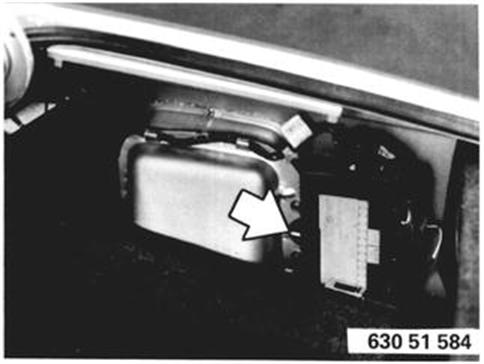

Einbauhinweis:
Bei Ausfall der Anlage kann das Verriegelungsgestänge
von Hand zurückgeschoben werden.
