Fahrzeuge vor Modellwechsel 1982
SCHRAUBENFEDER HINTEN AUS- UND
EINBAUEN ODER ERSETZEN
Federbeinstoßdämpfer hinten kpl. aus- und
einbauen 33 52 100.

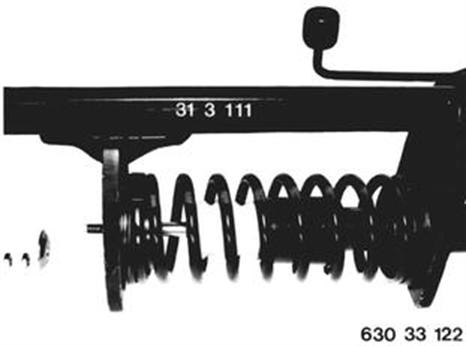

Schraubenfeder mit Federspanner 31 3 111
zusammendrücken. Schutzkappe (1) abziehen,
Muttern lösen und Gelenkteller abnehmen.
Einbauhinweis: Anziehdrehmoment¹).


33 52 100
¹) Siehe technische Daten

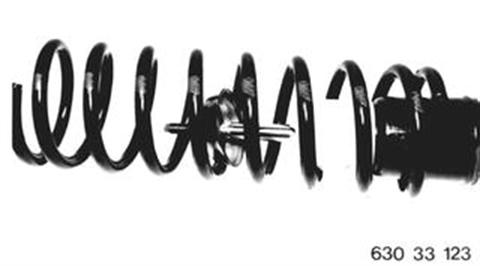

Schraubenfeder entspannen: Zentriertopf von
Schraubenfeder abnehmen.
Einbauhinweis: Gummilager überprüfen, ggf.
ersetzen.

A) Bei Normalausführung
Schraubenfeder abnehmen.

Einbauhinweis: Darauf achten, daß sich die
Schraubenfederenden in den vorgesehenen
Ausschnitten von Zentriertopf und unterem
Federteller befinden.

Beim Ersetzen:

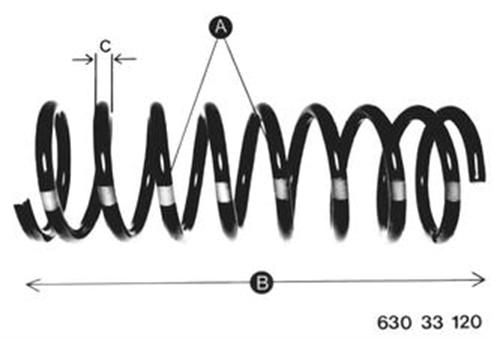

Farbkennzeichnung (A)¹), Federlänge (B)¹) und
Drahtstärke (C)¹) muß links und rechts gleich sein.


¹) Siehe technische Daten

Achtung! Federunterlage oben und unten
überprüfen ggf. ersetzen.

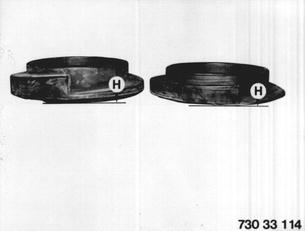

Federunterlage oben und unten für Schraubenfeder
ohne Kennzeichnung H = 24 mm.
Federunterlage oben und unten für Schraubenfeder
mit Kennzeichnung rot.
Oben H = 28,5 mm
Unten H = 24 mm

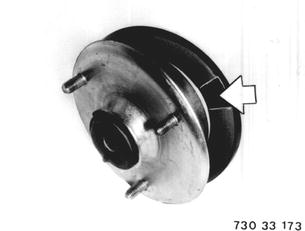

Einbauhinweis: Rändelbolzen in die Aussparungen
der Federunterlage.

B) Bei Niveau-Regulierung

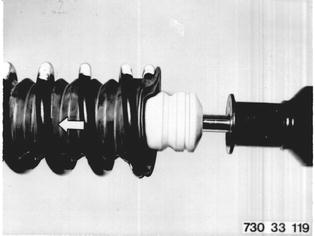

Schraubenfeder und Manschette abnehmen.

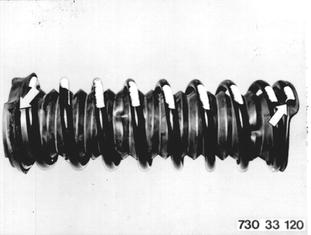

Manschette aus Schraubenfeder herausnehmen.

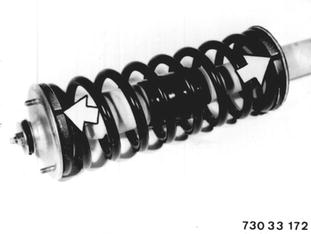

Einbauhinweis: Darauf achten, daß sich die
Schraubenfederenden in den vorgesehenen Ausschnitten
der Manschette befinden. Manschette
überprüfen, ggf. ersetzen.

Beim Ersetzen:
Farbkennzeichnung (A)¹), Federlänge (B)¹) und
Drahtstärke (C) ¹) muß links und rechts gleich
sein.


¹) Siehe technische Daten
