ANLASSER ÜBERHOLEN
Anlasser zerlegen 12 41 513.
Anker und Feldwicklung prüfen - Prüflampe
220 Volt -

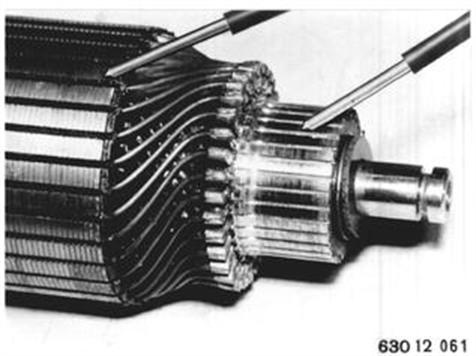

Mit Prüfspitzen Kollektor und Blechpaket
antasten.
Bei Masseschluß leuchtet die Lampe auf -
Anker austauschen.


12 41 513

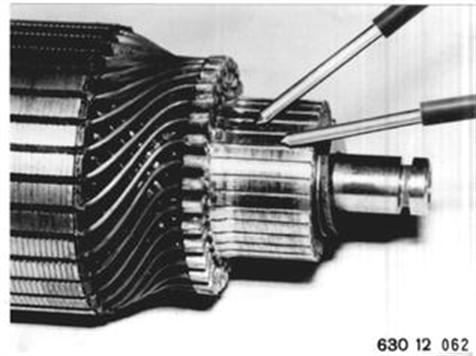

Amperemeter (Meßbereich 60 Amp) in den
Stromkreis schalten und Kollektor von Lamelle
zu Lamelle kurzzeitig abtasten. Prüfspannung
2 ... 4 Volt.
Der Ausschlag am Instrument soll zwischen den
einzelnen Lamellen gleich sein.
Starke Abweichungen lassen auf Unterbrechung
schließen.
Anker mit Unterbrechung ersetzen.

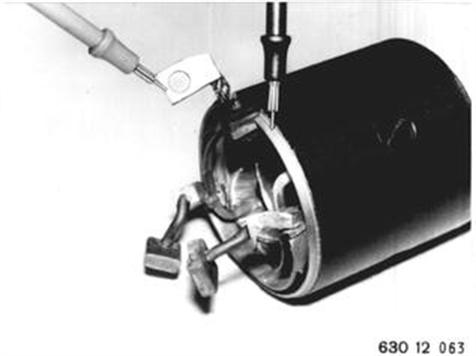

Erregerwicklung auf Masseschluß prüfen.
Sichtprüfung.
Verbrannte oder verschmorte Wicklungen
ersetzen.

Kollektor feinst überdrehen.

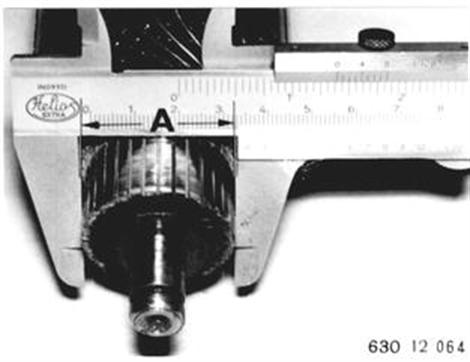

Kollektor-Durchmesser (A) darf 33 mm nicht
unterschreiten.

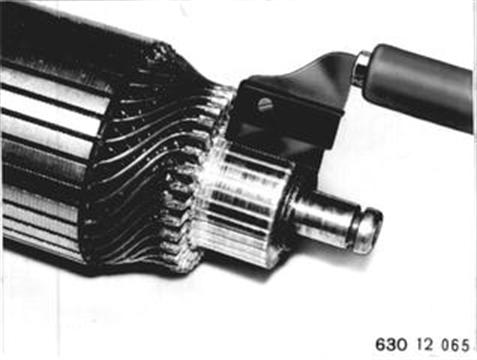

Kollektorlamellen unterschneiden.
Isolation soll 0,5 mm tiefer als die Lamellen
sein.

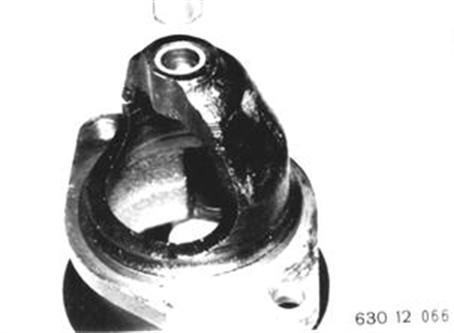

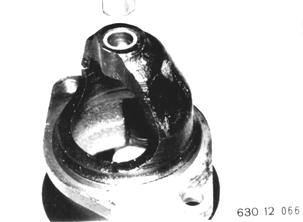

Verschlissene Büchse auspressen.
Einbauhinweis: Vor dem Einbau neue Büchse
mindestens 1/2 Stunde in Motoröl tränken und
bündig einpressen.

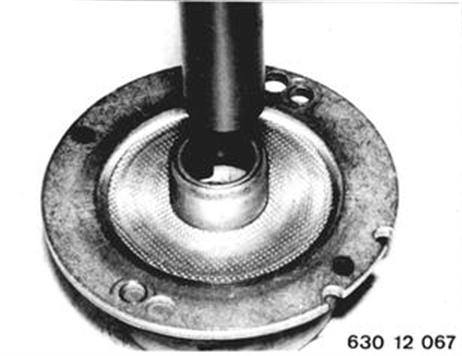

Verschlissene Büchse von Zwischenlager
auspressen.
Einbauhinweis: Vor dem Einbau neue Büchse
mindestens 1/2 Stunde in Motoröl tränken und
bündig einpressen.
