KOHLEBÜRSTEN ERSETZEN
-ANLASSER AUSGEBAUT-
Befestigungsschrauben (1) herausdrehen.
Staubkappe (2) abnehmen.
Sicherungsscheibe (3), Ausgleichscheiben (4)
und Dichtung (5) abnehmen.
Einbauhinweis: Ankerachsialspiel mit den
Scheiben (4) auf 0,10 ... 0,15 mm ausgleichen.

Polgehäuseschrauben (6) lösen, Kappe (7)
abziehen. Plusbürsten (8) ausheben und
Bürstenhalterplatte (9) abnehmen.
Einbauhinweis: Einbaulage der Bürstenhalterplatte (9)
beachten. Die Polgehäuseschrauben (6)
müssen durch die Fixierschlitze in der
Bürstenhalterplatte (9) gesteckt werden.
Erregerwicklungskabel in die Gummidichtung
einführen. Kollektorlager prüfen.

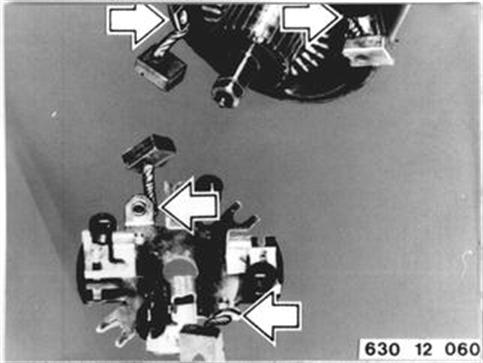

Kohlebürsten an der Erregerwicklung und der
Bürstenhalterplatte aus- und einlöten.
