KONDENSATOR AUS- UND EINBAUEN
Zusatzlüfter aus- und einbauen 64 54 010.
Frontziergitter seitlich aus- und einbauen
51 13 040.
Kältemittelleitungen lösen.
Achtung! Kältemittelleitungen und Anschluß
am Kondensator sofort mit Verschlußstöpseln
verschließen.
Einbauhinweis: Gewinde mit Kältemittelöl
bestreichen, sonst Freßgefahr. Kupferdichtringe

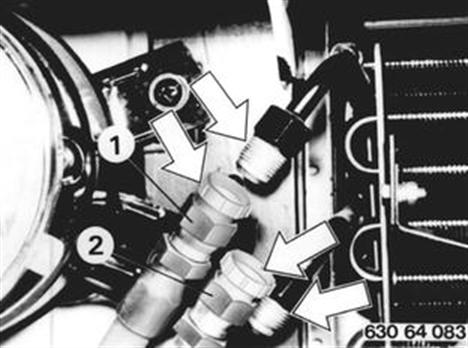

nur einmal verwenden. Leitung (1) vom Kompressor,
Leitung (2) von Trocknerflasche. Anziehdrehmoment¹).
Anlage evakuieren und befüllen 64 50 009.


64 54 010
51 13 040
¹) Siehe technische Daten
64 50 009

Motorhaube öffnen.

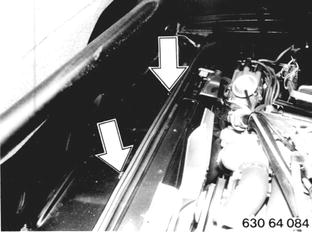

Schrauben lösen.

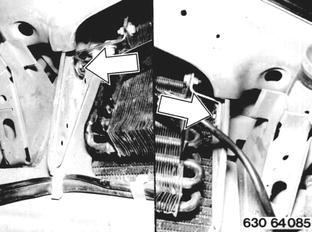

Links und rechts Schrauben lösen und Kondensator
nach unten abnehmen.

Fahrzeuge nach Modellwechsel 1982
KONDENSATOR FÜR KLIMAANLAGE AUS- UND EINBAUEN
Motorhaube abbauen.
Ziergitter vorne links ab- und anbauen.

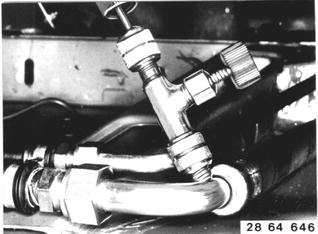

Druck der Klimaanlage mit Hilfe des Ventilkernentferners
ablassen.
Einbauhinweis:
Nach erfolgtem Einbau des Kondensators Klimaanlage
evakuieren, befüllen und auf Dichtheit prüfen.

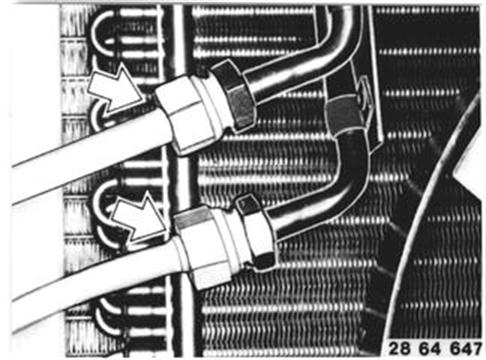

Beide Rohrverbindungen zum Kondensator
lösen.
Offene Anschlüsse sofort mit Blindstopfen
verschließen.
Einbauhinweis:
Anziehdrehmoment*)
Dichtungen erneuern.


*) siehe technische Daten

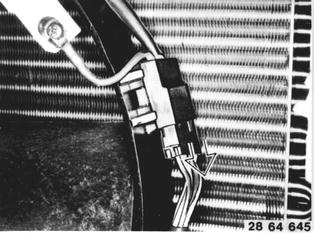

Steckverbindungen trennen.

Steckerbelegung des Mehrfachsteckers.
Numerierung befindet sich auf der Rückseite
des Steckergehäuses.
1 = braun
2 = schwarz/grün
3 = schwarz/blau

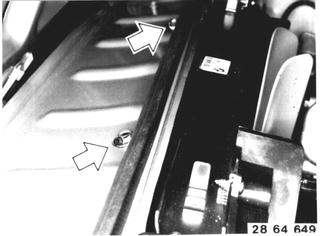

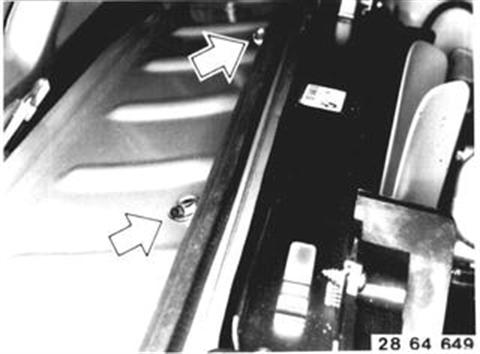

Schrauben lösen.

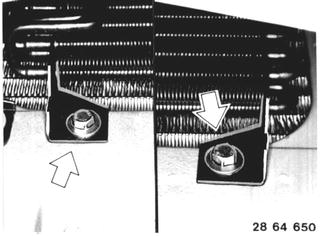

Schrauben lösen.
Kondensator mit Zusatzlüfter abnehmen.
Achtung!
Schraubenlänge beachten.
Zu lange Schrauben beschädigen den Kühler.

Schrauben lösen.

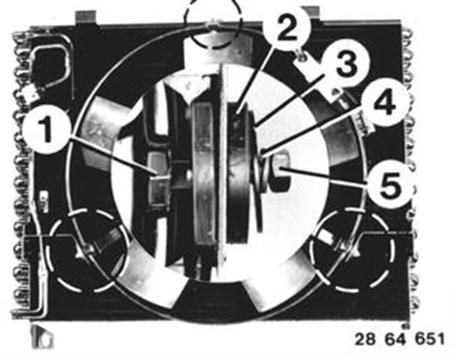

Zusatzlüfter von Kondensator abnehmen.

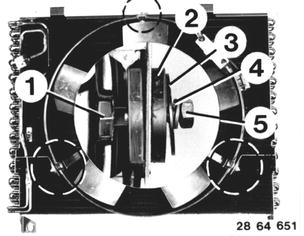

1 = Schraube
2 = Gummilager
3 = Scheibe
4 = Federring
5 = Mutter

Einbauhinweis:

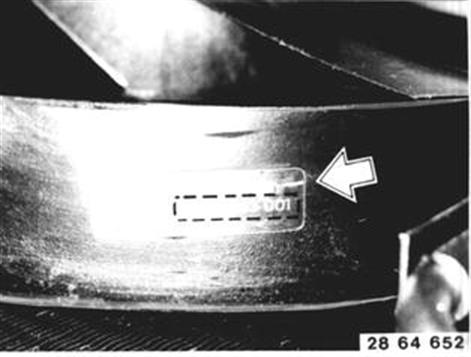

Kenn-Nummer beachten.
