WELLENDICHTRING KPL. FÜR KOMPRESSOR
DER KLIMAANLAGE ERSETZEN
Kompressor aus- und einbauen 64 52 020.
Mutter an Keilriemenscheibe lösen.
Einbauhinweis: Anziehdrehmoment¹).


64 52 020
¹) Siehe technische Daten

Federplatte mit 64 5 000 abdrücken.
Achtung! Ausgleichscheiben.
Einbauhinweis: Luftspalt zwischen Federplatte
und Riemenscheibe mit Ausgleichscheiben auf
ca. 0,7 ... 1,3 mm einstellen.

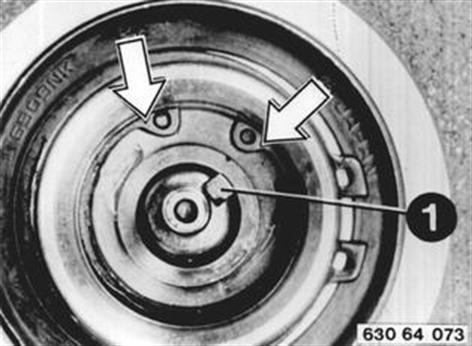

Paßfeder (1) und Sicherungsring entfernen.

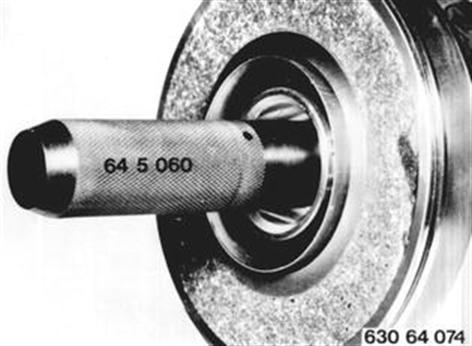

Einbauhinweis: Abgerundete Seite der Paßfeder
(1) mit 64 5 060 zum Kompressor montieren.

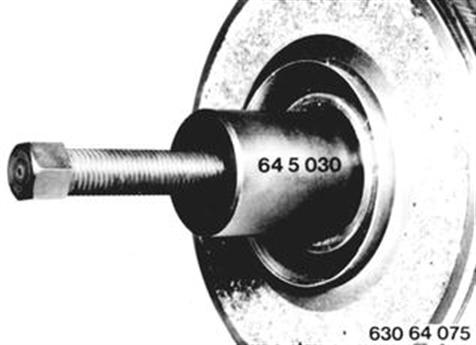

Anlaufscheibe mit 64 5 030 abziehen.

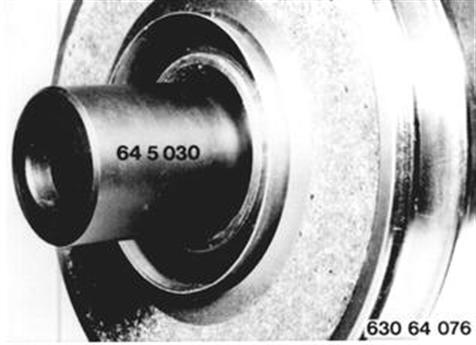

Einbauhinweis: Anlaufscheibe mit der Hülse von
64 5 030 in Kompressor eindrücken.

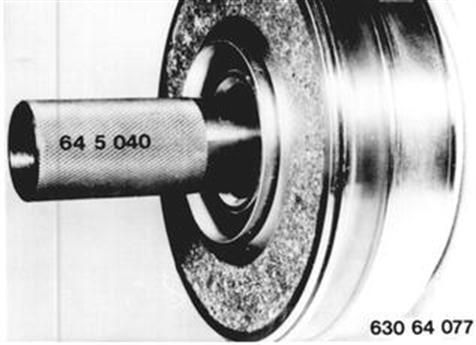

64 5 040 in Kompressor einsetzen, etwas nach
rechts drehen und Gleitringdichtung herausziehen.
Einbauhinweis: Gleitringdichtung mit Kältemittelöl
bestreichen.

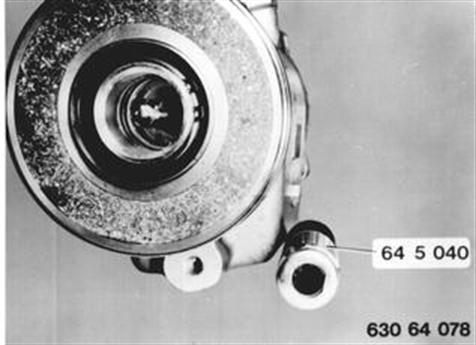

Einbauhinweis: Gleitringdichtung in 64 5 040
einsetzen und so einführen, daß die geraden
Flächen in den vorgesehenen Ausschnitten in
Kompressorwelle einrasten.

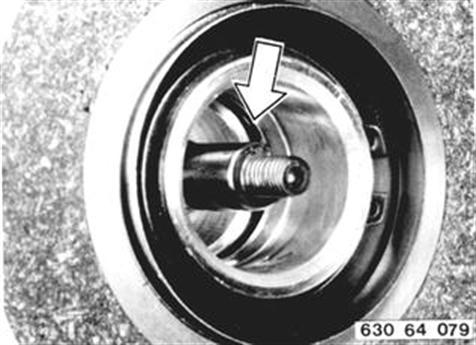

O-Ring mit einer Plastik-Nadel herausheben.
Einbauhinweis: O-Ring mit Kältemittel bestreichen
und einsetzen.
