HEIZBETÄTIGUNG KPL. AUS- UND EINBAUEN
Verkleidung für Instrumententafel unten links
ab- und anbauen 51 45 180.
Minusleitung an der Batterie abklemmen.
Handschuhkasten öffnen und Scharniere aushängen.
Stoßschalter mit Verkleidung abbauen.


51 45 180

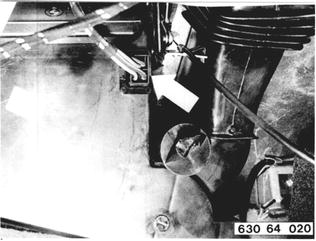

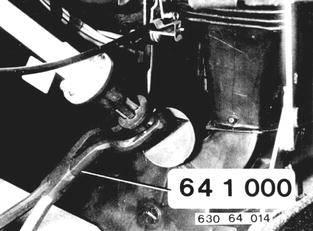

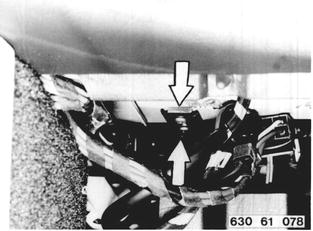

Steuerwelle an Wasserventil und Luftverteilerklappe
mit Zange 64 1 000 abbauen.
Einbauhinweis: Darauf achten, daß Steuerwellen
hörbar einrasten.

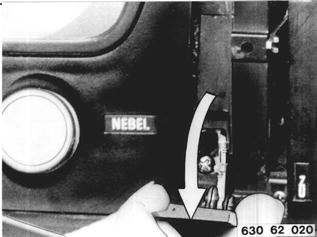

Knopf von Frischluftschalter abziehen und
Abdeckung ausheben.

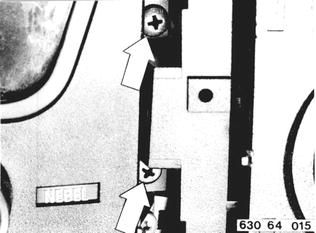

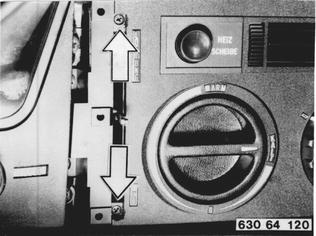

Schrauben von Heizbetätigung links lösen.

Linken Frischluftschalter von Heizbetätigung
abbauen.

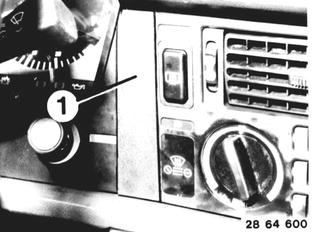

Knopf (1) von Frischluftschalter rechts abziehen.
Schrauben von Heizbetätigung lösen.

Kabelstecker aus Steckergehäuse am Heizgerät
abziehen.

Heizbetätigung vorsichtig nach hinten herausschwenken.

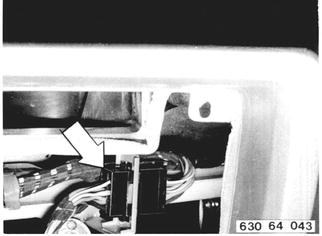

Zentralsteckverbindung trennen.
Heizbetätigung abnehmen.

Zusätzlich bei Modelle mit Klimaanlage:

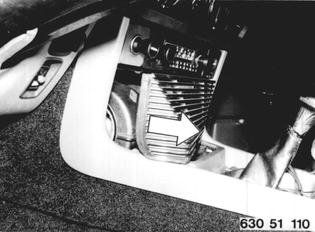

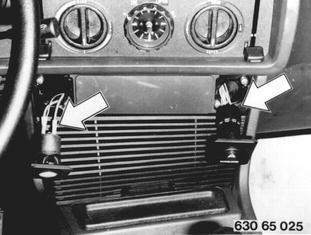

Grill für Heiz- und Klimaanlage aus Klammern
ausheben und nach hinten abnehmen.

Zigarrenanzünder und Warnblinkschalter ausheben
und Kabel abziehen.

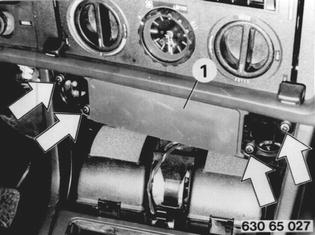

Schrauben lösen. Trägerblech und Abdeckblende
(1) abnehmen. Ggf. Kabelanschlüsse vom Radio
abziehen.

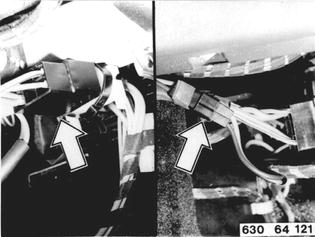

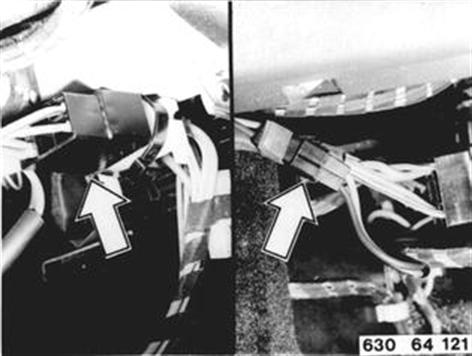

Große und kleine Steckverbindung rechts trennen.
Heizbetätigung vorsichtig nach hinten herausschwenken.

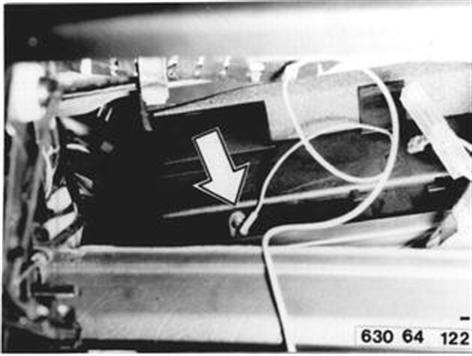

Temperaturfühler aus Verdampfergehäuse
herausziehen. Heizbetätigung abnehmen.
Einbauhinweis: Temperaturfühler bis zur
Markierung einschieben.
Achtung! Temperaturfühler nicht abknicken.

Fahrzeuge nach Modellwechsel 1982
BEDIENEINHEIT AUS- UND EINBAUEN

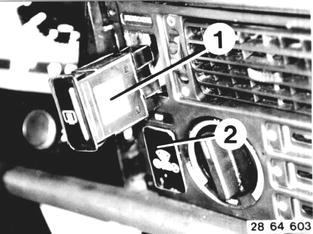

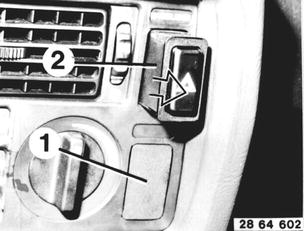

Blende (1) mit einem kleinen Schraubendreher
ausheben.

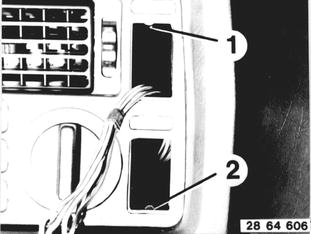

Blende (1) und Schalter (2) mit einem kleinen
Schraubendreher (oder Messer) nach vorne herausziehen.
Formstecker von Schalter (2) abziehen und
Schalter (2) abnehmen.

Blende (1) und Schalter (2) mit einem kleinen
Schraubendreher (oder Messer) nach vorne herausziehen.
Formstecker von Schalter (2) abziehen und
Schalter (2) abnehmen.

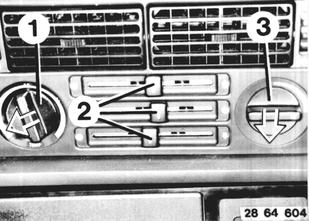

Griffe der Schieberegler (2) abziehen.
Drehgriffe von Temperaturregler (1) und Gebläseregler
(3) abziehen.

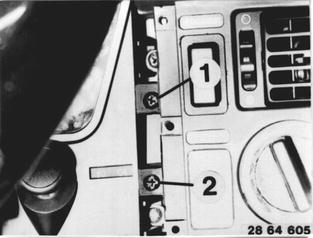

Schrauben (1) und (2) lösen.

Schrauben (1) und (2) lösen.

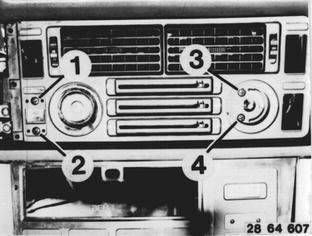

Schrauben 1...4 lösen.

Blende nach vorne kippen.
Beleuchtung (1) links und rechts abziehen
und Blende abnehmen.

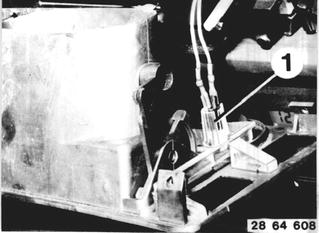

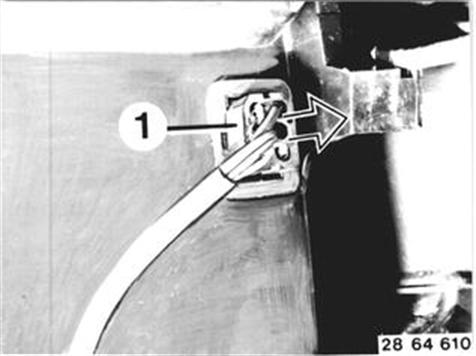

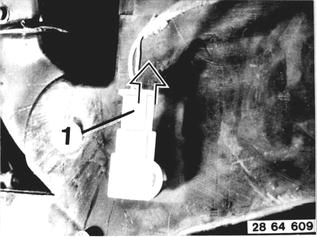

Stecker (1) von Heizgerätefühler abziehen.

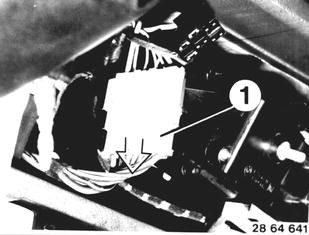

Stecker (1) abziehen.

Formstecker (1) abziehen.

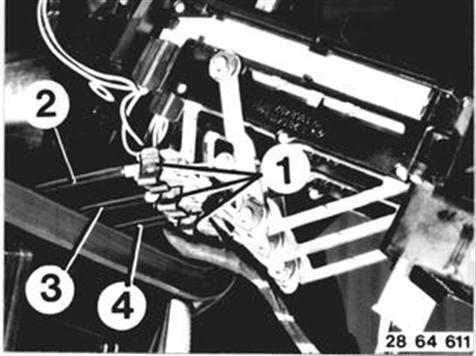

Klammern (1) ausheben und Bowdenzug (2...4)
aushängen.
Heizungsbetätigung abnehmen.
Einbauhinweis:
Bowdenzug 2 roter Farbring
Bowdenzug 3 blauer Farbring
Bowdenzug 4 grüner Farbring

Einbauhinweis:
Bowdenzug in Schieberegler einhängen.
Schieberegler gegen Anschlag drücken.
Einstellring (1) so verdrehen bis er in die Aussparung
eingelegt werden kann.
Bowdenzug dann mit Halteklammer (2) sichern.
