MOTOR FÜR HEIZGERÄT AUS- UND EINBAUEN

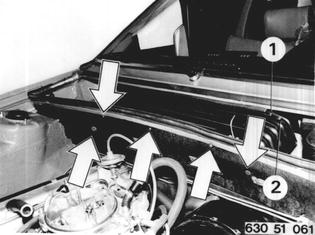

Schrauben (1 ... 2) links und rechts lösen.

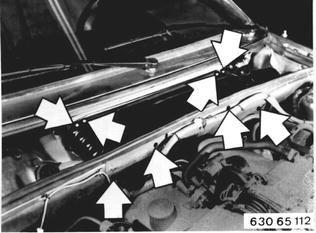

Schrauben vorne herausdrehen und Abdeckung
für Heizgebläse abnehmen.

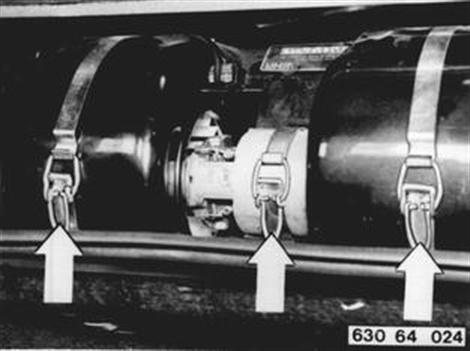

Spannverschlüsse öffnen. Gehäuse-Oberteile und
Einlaufzargen herausnehmen.

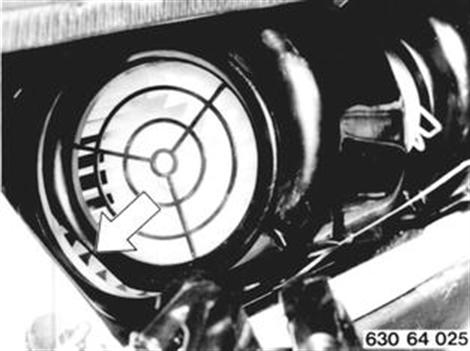

Einbauhinweis: Abflachung an Einlaufzargen
außen zeigt nach unten.

Motor mit Gebläseräder herausheben.

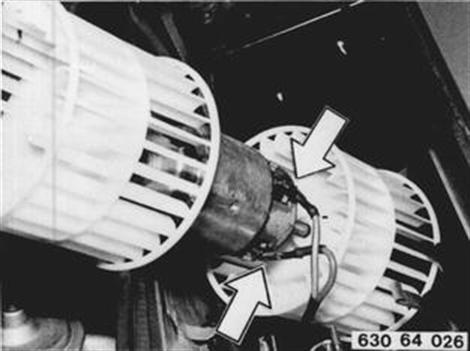

Kabelanschlüsse trennen.
Achtung! Gebläseräder nicht von Motorwelle
abbauen, in einem Stück gewuchtet.
Motor nur mit Gebläseräder einsetzen.
Einbauhinweis: Motor verdrehen bis Arretierung
einrastet.

Fahrzeuge nach Modellwechsel 1982
MOTOR FÜR HEIZGERÄT AUS- UND EINBAUEN
Minusleitung von der Batterie abklemmen.
Schrauben lösen und Abdeckung abnehmen.

Haltelaschen (3) zurückdrücken und Gebläsehalbschalen
(1) und (2) abnehmen.

Einbauhinweis:
Abflachung an den Einlaufzargen zeigt
zur Karosserie.

Stecker abziehen.
Halteband lösen.
Motor mit Lüfterrädern herausnehmen.

Einbauhinweis:
Lage des Gebläsemotors ist durch die Form des
Gehäuses vorbestimmt.
Kenn-Nummer*) beachten.
Ankeraxialspiel*) beachten
Achtung:
Lüfterräder nicht von der Motorwelle abbauen
oder verdrehen, da der Motor mit den Lüfterrädern
in einem Stück gewuchtet ist.


*) Siehe Technische Daten
