MITTLERE ARMLEHNE KPL. HINTEN
AUS- UND EINBAUEN
Beide Hintersitze aus- und einbauen 52 20 100.

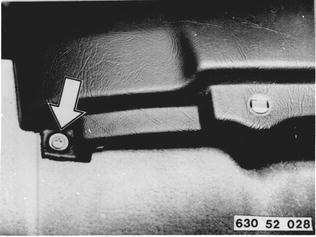

Verkleidung für Kopfstütze abbauen.
Schrauben oben links und rechts lösen.


Siehe auch 52 20 100
63052028 - Zum Vergrößern klicken

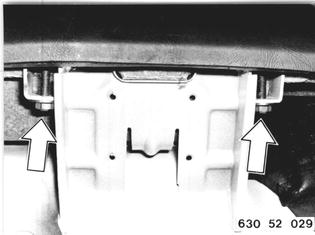

Verkleidung unten abbauen und abnehmen.

63052029 - Zum Vergrößern klicken

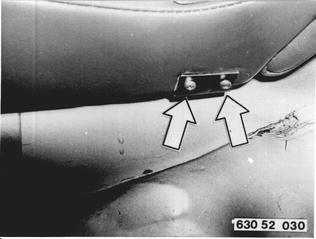

Armlehne-Mitte seitlich abbauen.

63052030 - Zum Vergrößern klicken

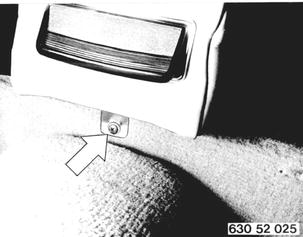

Schraube unter Ascher lösen.

63052025 - Zum Vergrößern klicken

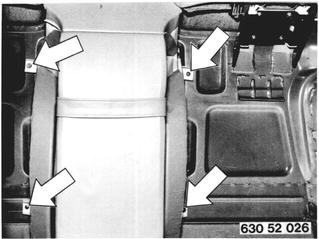

Ablageboden in der Mitte aus Klammer ausheben.
Schrauben links und rechts lösen und mittlere
Armlehne kpl. abnehmen.

63052026 - Zum Vergrößern klicken
