Fahrzeuge nach Modellwechsel 1982
LIEGESITZBESCHLÄGE AM VORDERSITZ AB- UND ANBAUEN
Vordersitz aus- und einbauen 52 10 000.
Untergurt abbauen.


52 10 000

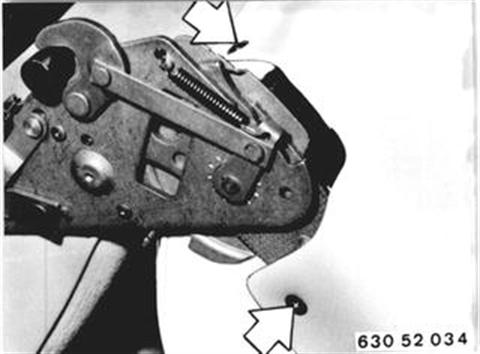

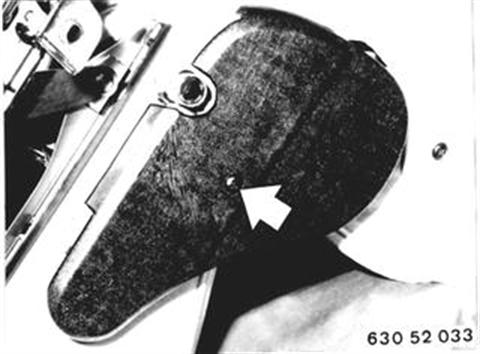

Schraube links und rechts lösen.
Verkleidungen abnehmen.

Schrauben der Lehnenverkleidung lösen.
Einbauhinweis:
Schrauben mit Rosetten verbauen.

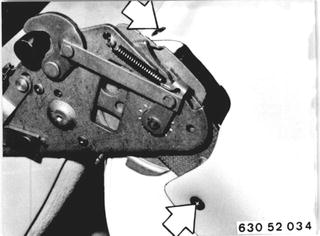

Schrauben lösen.

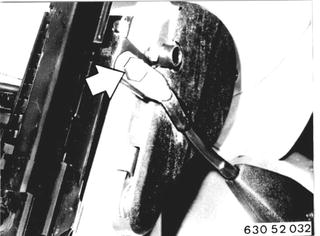

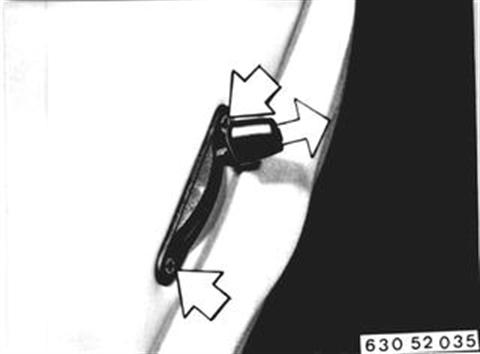

Betätigungsknopf der Lehnenentriegelung
abziehen.

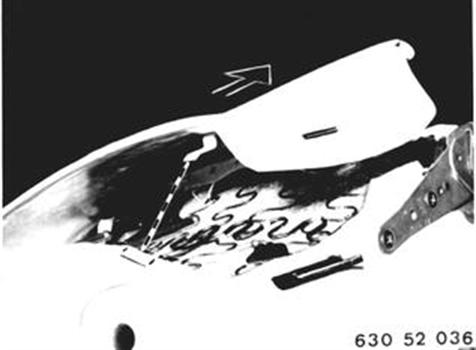

Verkleidung der Rückenlehne abziehen.
Einbauhinweis:
Arretierungen müssen in Rückenlehne eingreifen.

Ohne elektrische Sitzverstellung:

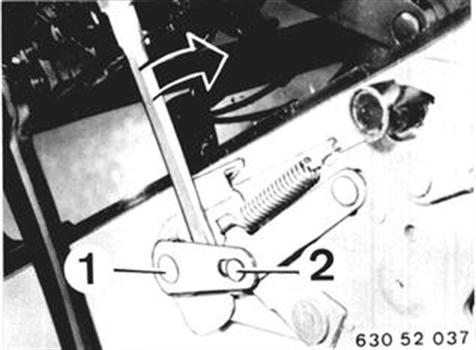

Hebel (1) mit Schraubendreher aushebeln.
Einbauhinweis:
Hebel (1) in Bolzen (2) und Übertragungsrohr
für linke Seite einrasten.

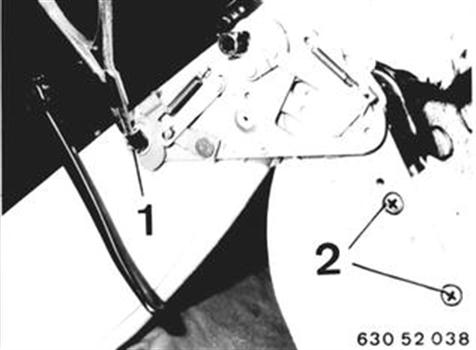

Seegeringe (1) ausheben und Schrauben (2)
lösen.
Liegesitzbeschlag abnehmen.
Einbauhinweis:
Schrauben mit Loctite 270 einbauen.

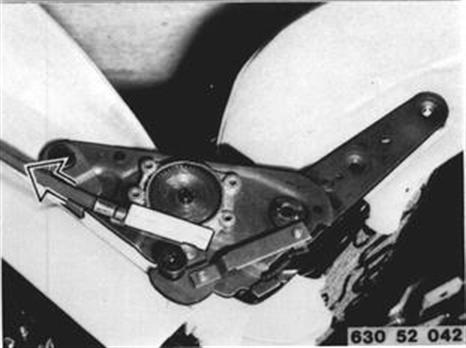

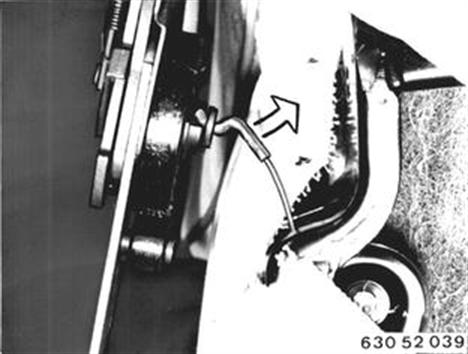

Seilzug aushängen.

Mit elektrischer Sitzverstellung:

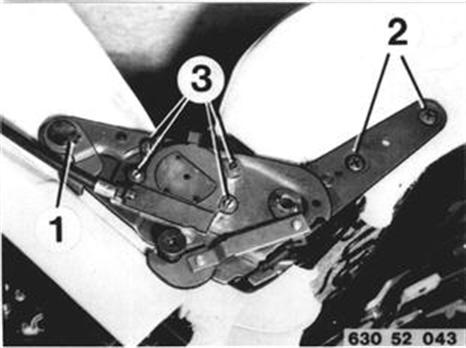

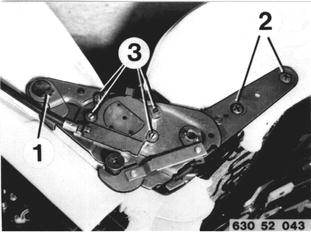

Seegeringe (1) ausheben und Schrauben (2)
lösen.
Schrauben (3) lösen und Getriebedeckel
abnehmen.

Verbindungswelle abziehen.
Zahnrad ausheben.

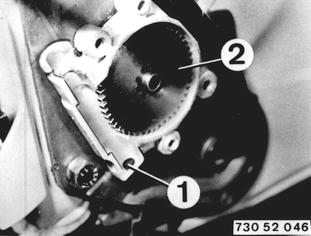

Einbauhinweis:
Axiallager (1) mit Fett einlegen.
Zahnrad (2) durch Drehen einsetzen.

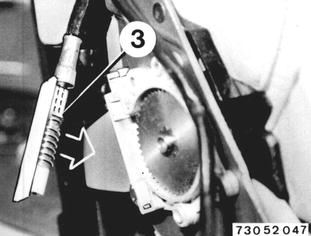

Antriebsschnecke (3) auf Antriebswelle
stecken und in Getriebegehäuse einsetzen.
Bund der Verbindungswelle liegt im Gehäuse.

Seilzug aushängen.
