SCHLIESSZYLINDER KPL. AUS- UND EINBAUEN
Türverkleidung ab- und anbauen 51 41 000.
Acella-Folie, soweit erforderlich, abziehen.

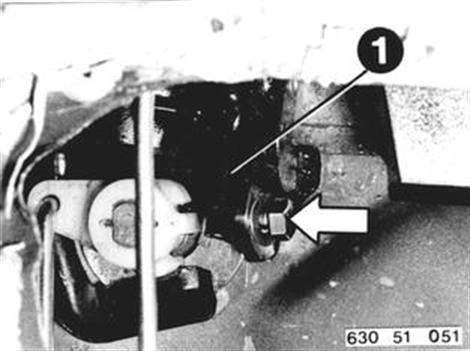

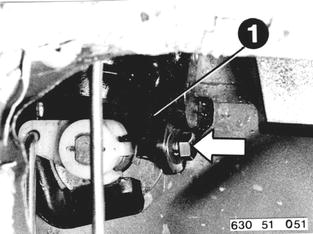

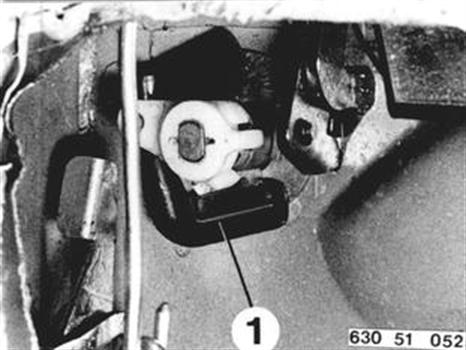

Schraube lösen und Winkel (1) abnehmen.
Einbauhinweis: Winkel unter Spannung
festschrauben.


51 41 000

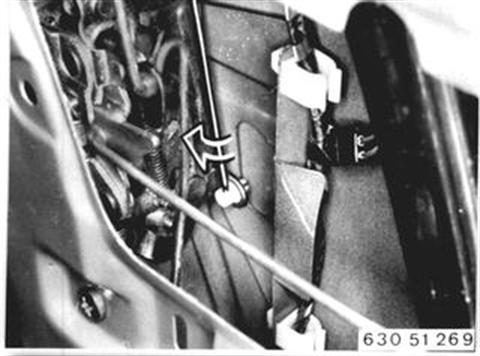

Verbindungsstange am Türschloß aushängen.

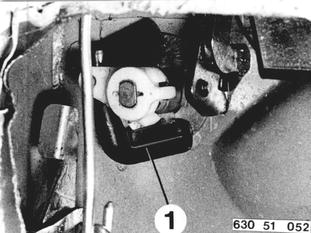

Klammer (1) herausdrücken.
Schließzylinder um 90° drehen und nach innen
abnehmen.

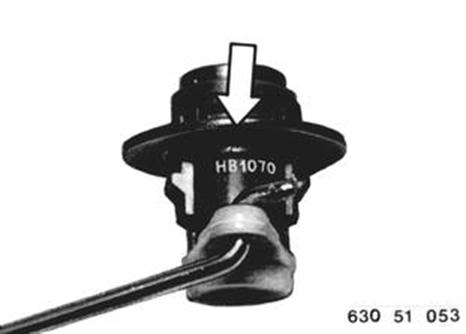

Am ausgebautem Schließzylinder ist die
Schlüsselnummer ersichtlich.
Z.B.: HB 1070

Fahrzeuge nach Modellwechsel 1982
SCHLIESSZYLINDER KOMPL. AUS- UND EINAUEN
Türverkleidung ab- und anbauen 51 41 000.
Acella-Folie, soweit erforderlich, abziehen.
Schraube lösen und Winkel (1) abnehmen.
Einbauhinweis:
Winkel unter Spannung festschrauben.



51 41 000

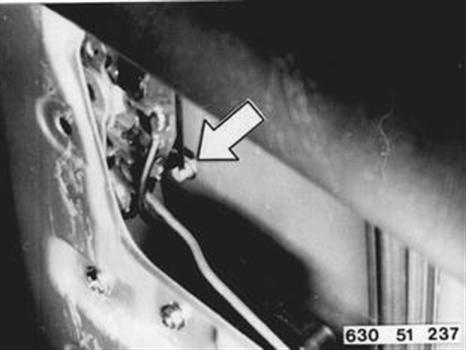

Verbindungsstange am Türschloß aushängen.

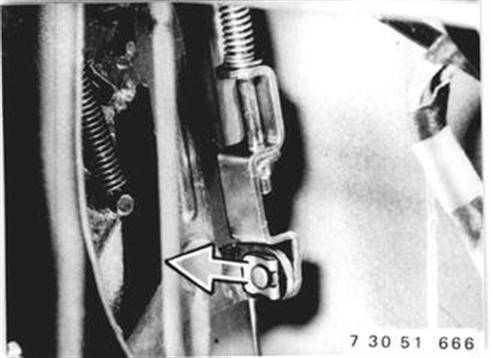

Ggf. Klammer ausheben.
Verbindungsstange am Türschloß aushängen.

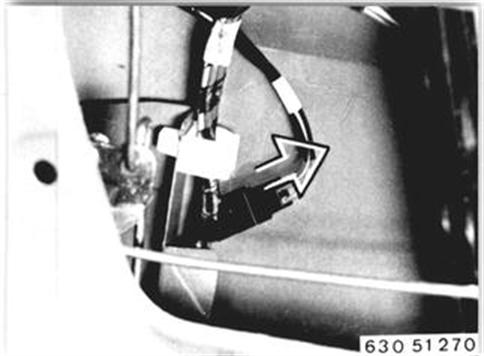

Stecker für Schloßheizung trennen.

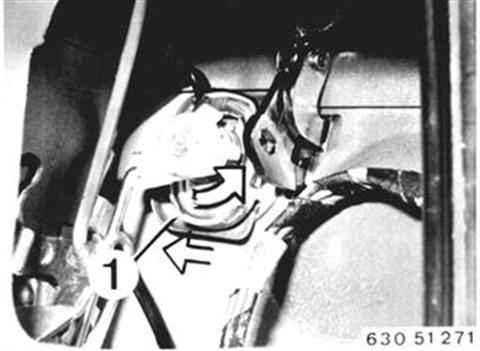

Klammer (1) herausdrücken.
Schließzylinder um 90° drehen und nach
innen abnehmen.

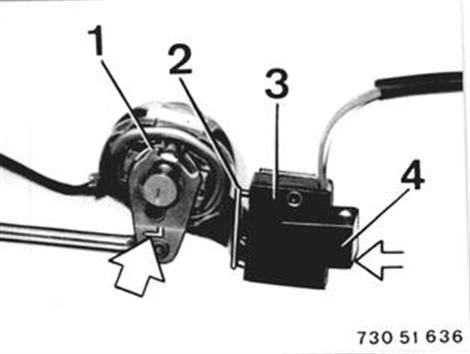

Einbauhinweis:
1 = Schließzylinder
2 = Kontaktzunge
3 = Schalter
4 = Klammer
Achtung!
Schließzylinder sind unterschiedlich
L = linke Seite
Siehe auch Fehlersuche ab Seite 51-49.
