ABLAGEFACH AUS- UND EINBAUEN
Minusleitung von der Batterie abklemmen.
Verkleidung für Instrumententafel unten links
ab- und anbauen 51 45 180.
Aschenbecher ausheben.
Schrauben lösen.


51 45 180

Grill für Heiz- und Klimaanlage aus Klammern
aushängen und nach hinten abnehmen.

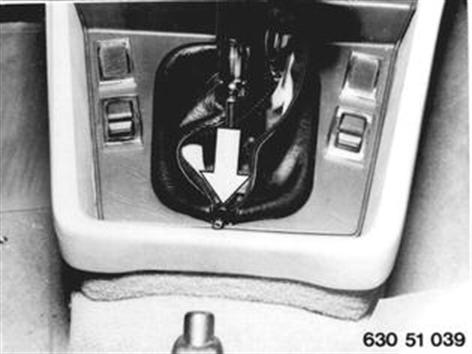

Reißverschluß öffnen.
Schraube hinten herausdrehen.

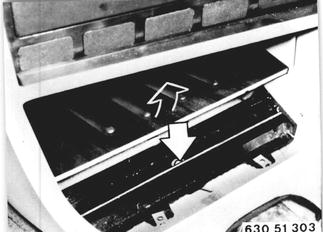

Abdeckung hochheben, Stecker von den Schaltern
für elektrischen Fensterheber und Ascherbeleuchtung
abziehen. Abdeckung abnehmen.

Automatic-Modelle:

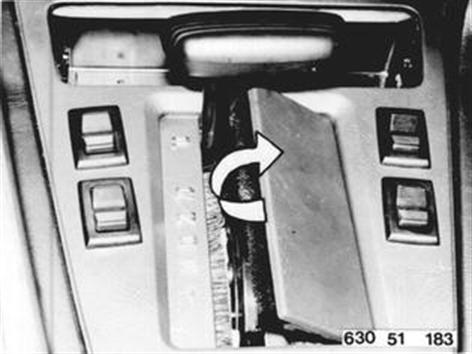

Abdeckung für Vorwählhebel ausheben.

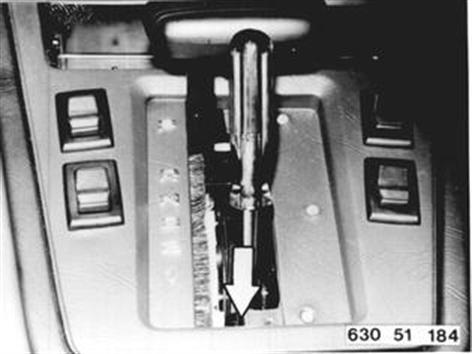

Schraube hinten herausdrehen.
Abdeckung hochheben. Stecker von den Schaltern
für elektrischen Fensterheber und Ascherbeleuchtung
abziehen.
Abdeckung abnehmen.

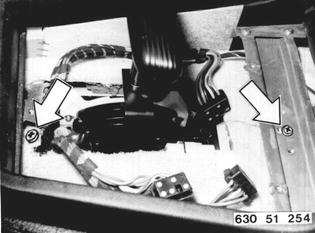

Befestigungsschrauben vorne und hinten lösen.

Zigarrenanzünder und Warnblinkschalter ausheben
und Kabel abziehen.

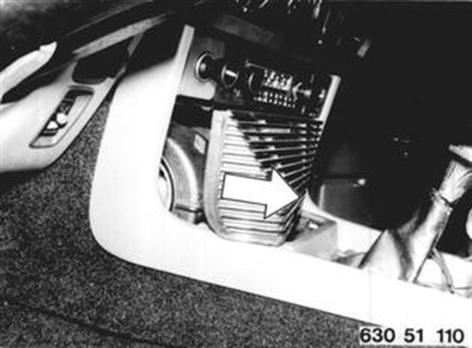

Schrauben lösen und Halteblech, ggf. mit Radio
abnehmen.
Anschlüsse vom Radio abziehen.

Links und rechts Schrauben herausdrehen.
Ablagefach etwas nach hinten ziehen und Verstrebung
abbauen.
Ablagefach nach hinten herausnehmen.

Fahrzeuge nach Modellwechsel 1982
ABLAGEFACH AUS- UND EINBAUEN
Minusleitung von Batterie abklemmen.

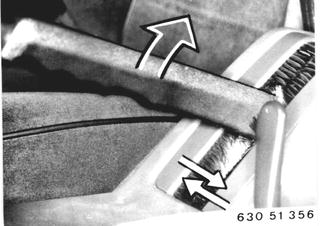

Handbremshebel anheben - Abdeckung
zusammendrücken und ausheben.

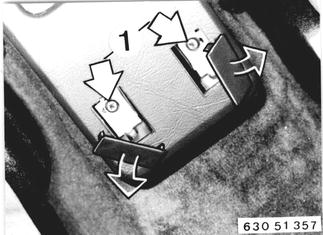

Blenden nach oben herausdrücken und
Schrauben lösen.
Konsole nach oben herausnehmen.

Bei Fahrzeugen mit Automatikgetriebe:
Abdeckung ausheben.
Schraube (1) lösen.

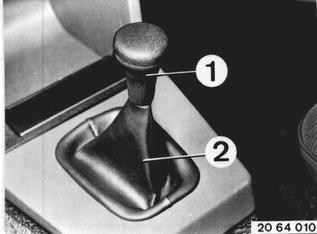

Schaltknopf (1) abziehen.
Schalthebelbalg (2) abnehmen.

Schalter für Fensterheber nach oben
herausheben.

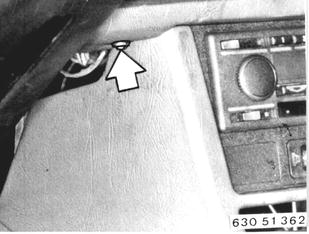

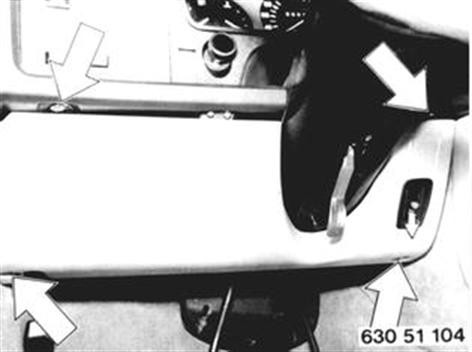

Instrumentenverkleidung unten links
abschrauben.

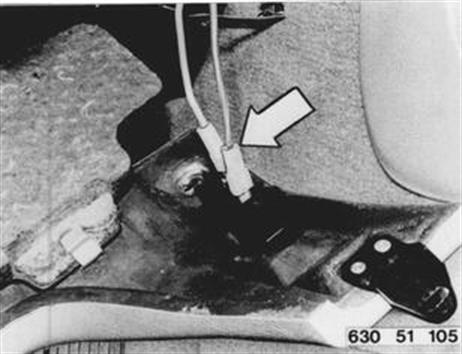

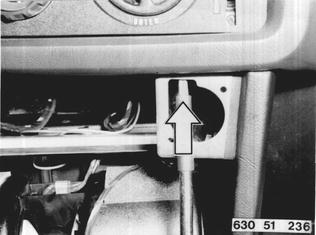

Kabel vom Sicherungsautomaten für
elektrischen Fensterheber abziehen.

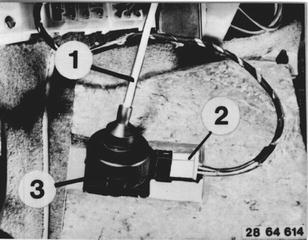

Unterdruckleitung (1) und Stecker (2)
von Temperaturfühler-Innenraum abziehen.

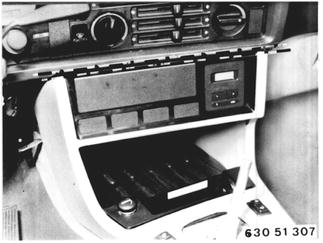

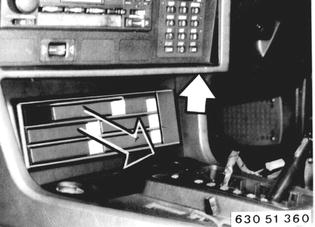

Ggf. Cassettenfächer herausziehen.
Schraube lösen, Cassettenrahmen in Konsole
kippen und herausnehmen.

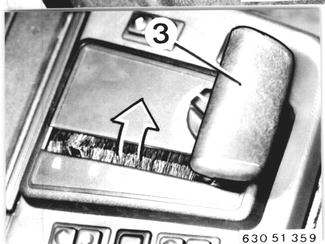

Ascher ausheben.

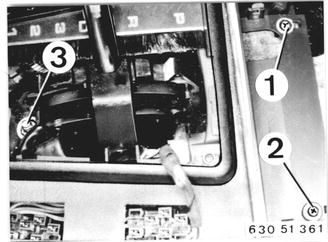

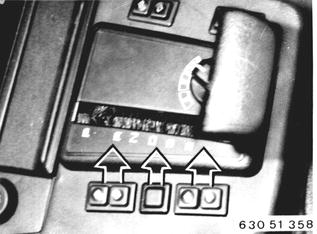

Schrauben (1...3) lösen.
Kabel abziehen.

Verkleidung ausheben.

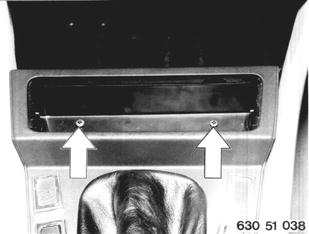

Schraube lösen.

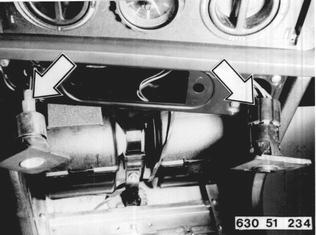

Schrauben links und rechts lösen.

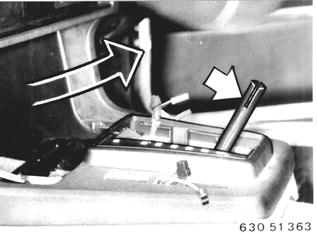

4. Gang einlegen bzw. Wählhebel in
Stellung "1".
Handbremse ganz unten.
Ablagefach so weit nach hinten herausziehen,
bis Steckverbindungen der Einbauteile
abgezogen werden können.

Ablagefach herausziehen.
Einbauhinweis:
Ablagefach ausrichten, so daß ein gleichmäßiger
Spalt zwischen Verkleidung und
Instrumententafel vorhanden ist.
