RÜCKSPIEGEL AN VORDERTÜR
AB- UND ANBAUEN

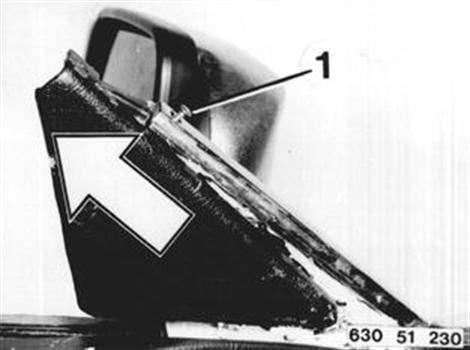

Befestigungsschraube für Abdeckung (1) lösen
und Abdeckung nach oben abziehen.

Abdichtkitt entfernen.

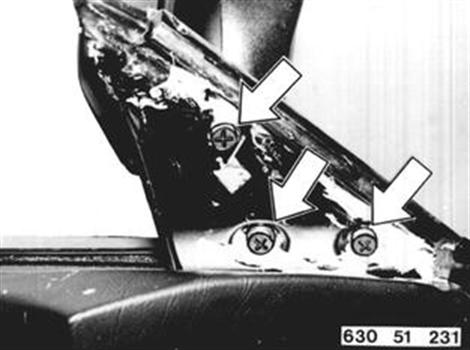

Schrauben lösen und Außenspiegel von Fensterdreieck
abheben.
Einbauhinweis: Schrauben mit Abdichtkitt abdecken.

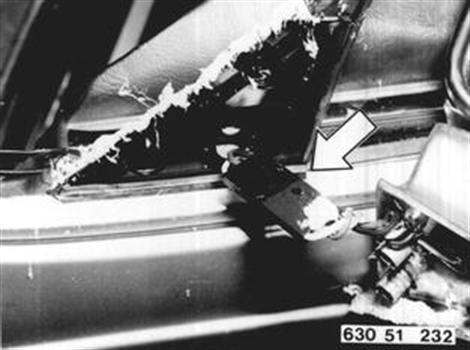

Kabelstecker trennen und Außenspiegel abnehmen.

Fahrzeuge nach Modellwechsel 1982
RÜCKSPIEGEL AN TÜR LINKS ODER RECHTS AB- UND ANBAUEN
ODER ERSETZEN
Minusleitung an Batterie abklemmen.

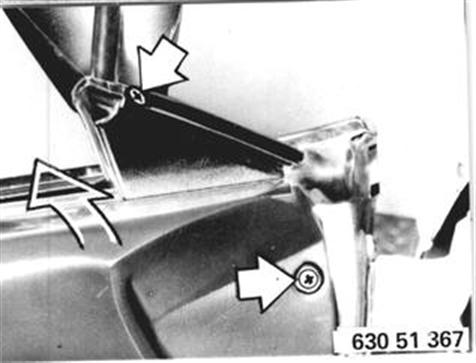

Schraube lösen.

Außenspiegeleinstellknopf abziehen.
Spiegelschalter mit BMW-Spezialwerkzeug
61 1 300 ausheben.
Stecker abziehen.

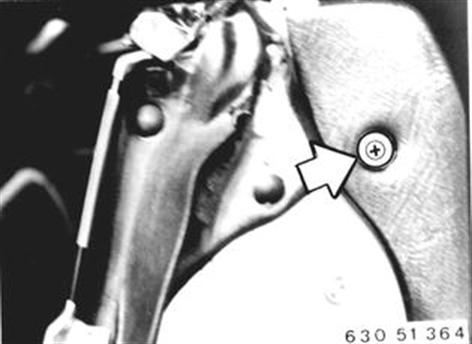

Schrauben lösen.

Schrauben lösen.
Verkleidung herausnehmen.

Dämmaterial anheben.

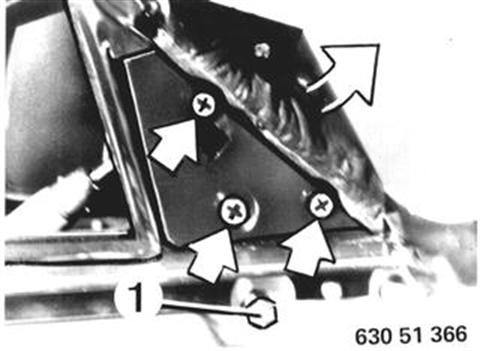

Schrauben lösen.
Ggf. Schraube (1) lösen.

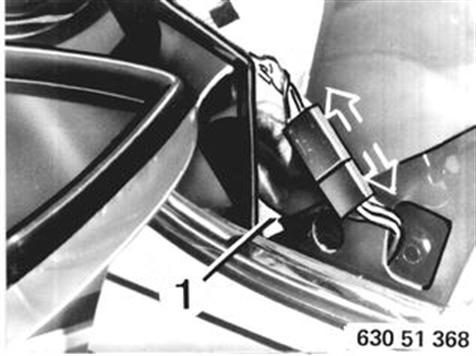

Spiegel anheben und Steckverbindung trennen.
Einbauhinweis:
Auf richtige Lage der Kabel achten und auf
Sitz der Nase (1).

Zündung einschalten und Funktion prüfen.

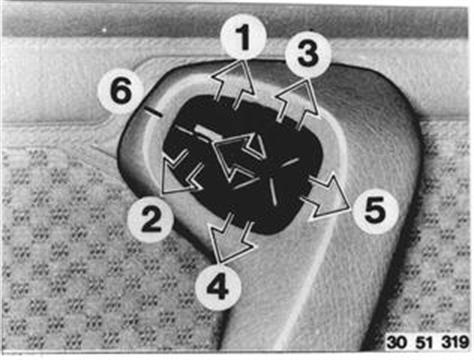

Schalterstellung:
1 = linker Außenspiegel
2 = rechter Außenspiegel
Spiegelverstellung:
3/4 vertikale Ebene
5/6 horizontale Ebene
FUNKTION
Die Verstellung bzw. Beheizung des Außenspiegel
kann bei eingeschalteter Zündung erfolgen.
Der Heizzyklus wird automatisch gesteuert.
Bei Temperaturen unter + 15 ± 5° C am
Spiegelglas wird die Heizung über den eingebauten
Temperaturfühler in Betrieb gesetzt.
Wird die Temperatur von 50 ± 5° C erreicht,
so schaltet sich die Heizung selbständig ab.
Bei erneuter Abkühlung unter + 15 ± 5° C beginnt
ein neuer Heizzyklus.
Die Abtaugeschwindigkeit bei - 10° C
(Vereisung) beträgt etwa 5 Minuten -
bei einer Stromaufnahme von ca. 1,5 A.
