Fahrzeuge nach Modellwechsel 1982
SEITENWAND HINTEN RECHS ERSETZEN
Hinweis beachten 41 - 001
Heckscheibe, Heckklappe, Abdichtgummi für
Heckklappe, Heckleuchte, Stoßstange hinten,
Tank, beide Hintersitze, Mittelarmlehne, Seitenverkleidung,
Sicherheitsgurt B-Säulenverkleidung, Brüstung, Abdeckleiste
für Fenster innen, Kopfstützen mit Böcken und Verkleidungen,
Seitenfenster und Fensterheber kpl. Fensterführungsschiene,
Schließkeil, Einstiegleiste innen, Stoßleisten, Blende an B-Säule
außen, Kantenschutz und Abdichtung für Tür,
Blende am Einstieg, Tankklappe, Kofferraummatte,
Reserverad, Verkleidung Heckabschlußblech
und Seitenwand, Regenleiste hinten und Hinterrad abbauen.
Auspuff, Teppich und Himmel z. T. lösen.

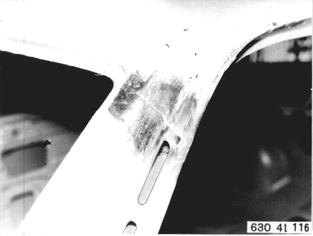

Anschlußstelle Seitenwand-Dach entzinnen.

Anschlußstelle Seitenwand-Windlauf Zinn entfernen.

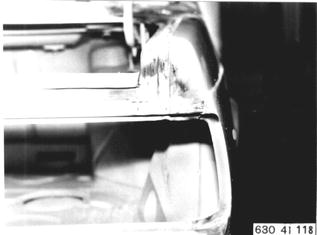

Anschlußstelle Seitenwand-Heckabschlußblech
entzinnen.

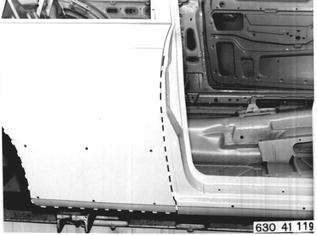

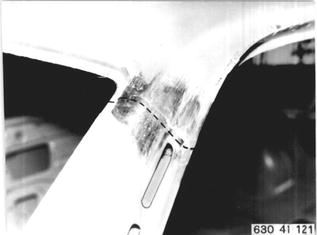

Seitenwand an Linie abtrennen.

Seitenwand an Linie trennen.

Seitenwand an Linie trennen.

Restbleche entfernen.

Restbleche an C-Säule entfernen.

Restbleche am Radausschnitt entfernen.

Restbleche entfernen.
Restbleche von Anschlußstellen Heckabschlußblech
entfernen.
Sämtliche Anschlußstellen richten, beidseitig
blankschleifen und mit Zinkstaubfarbe bestreichen.

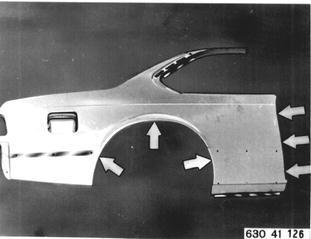

Anschlußstellen an neuer Seitenwand beidseitig
blankschleifen.

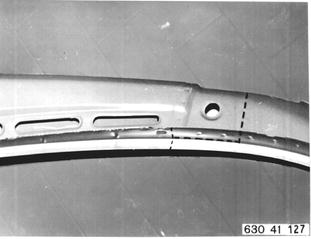

Neue Seitenwand im Bereich C-Säule so abschneiden,
daß eine Überlappung von ca. 60 mm gewährleistet ist.

Seitenwand einpassen und mit Karosseriezangen
anheften.

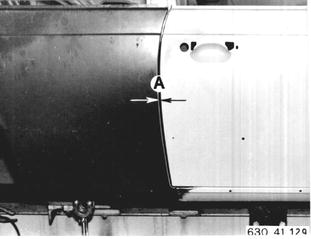

Türspalt (A) kontrollieren.

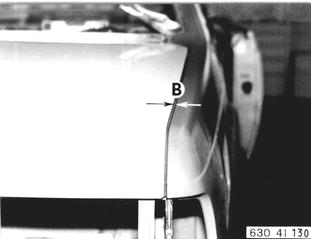

Heckklappenspalt (B) kontrollieren.

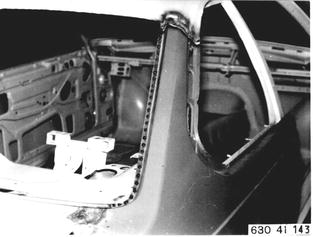

Seitenwand im Bereich C-Säule anheften.

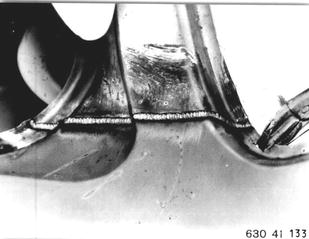

Überlappung von innen schutzgasschweißen.

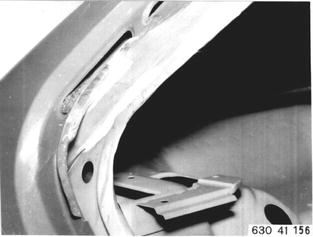

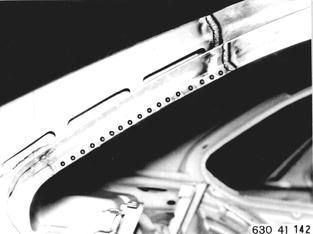

Seitenwand im Bereich Heckfensterrahmen
schutzgasschweißen.

Seitenwand im Bereich Seitenfensterausschnitt
schutzgasschweißen.

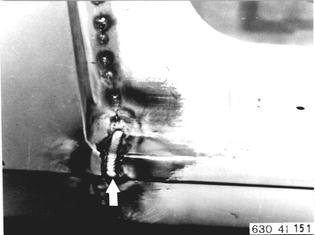

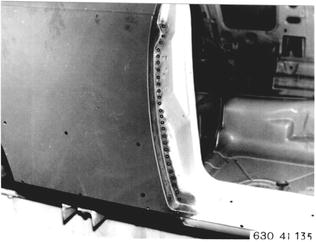

Seitenwand an B-Säule schutzgaspunkten.

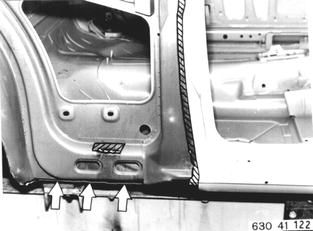

Löcher für Schutzgaslochschweißung im
Bereich Einstieg bohren.

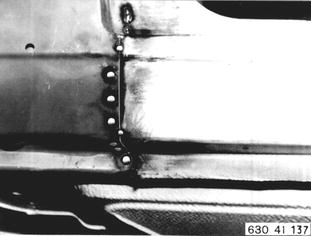

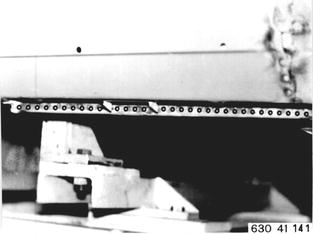

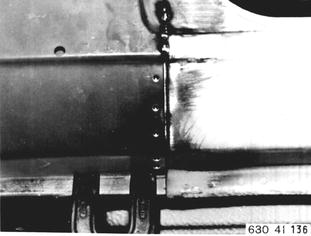

Seitenwand im Bereich Einstieg schutzgaslochschweißen.

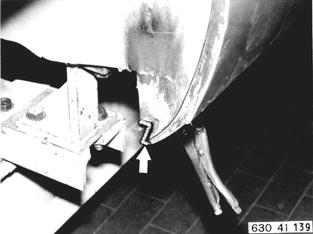

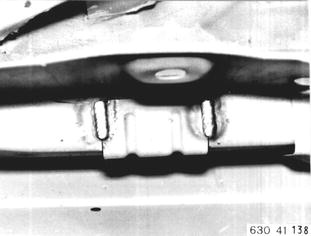

Verstärkung für Wagenheberaufnahme schutzgasschweißen.

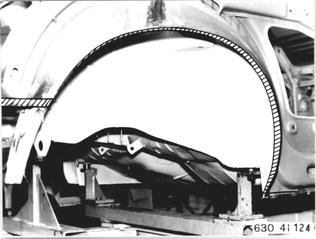

Seitenwand mit Radhaus autogenverschweißen.

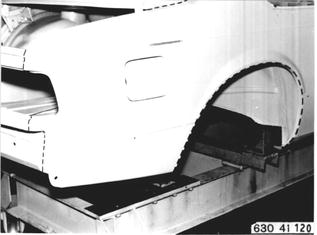

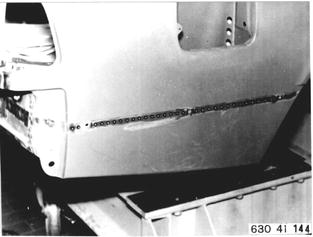

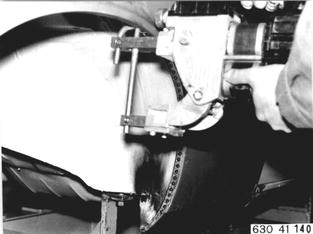

Seitenwand im Radhausausschnitt anpunkten.

Seitenwand an Einstieg anpunkten.

Seitenwand im Bereich Seitenfensterausschnitt

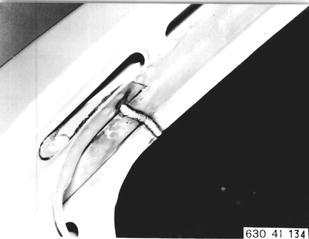

anpunkten und C-Säule schutzgasschweißen.

Seitenwand im Bereich Heckfenster anpunkten.

Seitenwand am Gepäckraumboden anpunkten.

Tankeinfüllgehäuse an Gepäckraumboden
schutzgasschweißen.

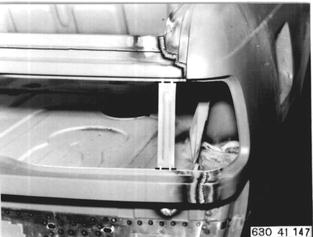

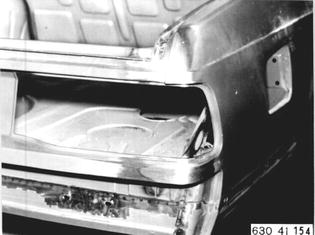

Heckabschlußblech mit Seitenwände hartlöten
und Stege in Heckleuchtenausschnitt
abschneiden.

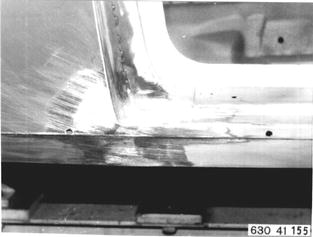

Seitenwand im Bereich Einstieg hartlöten.
Sämtliche Schweißnähte verschleifen.

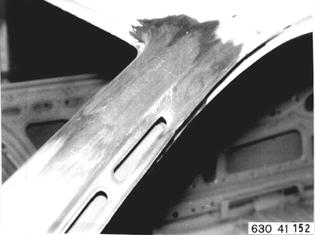

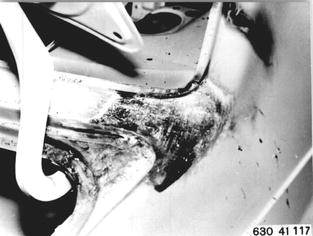

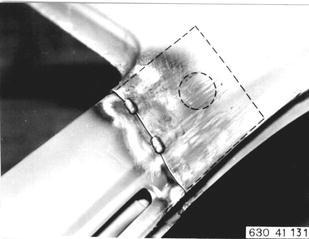

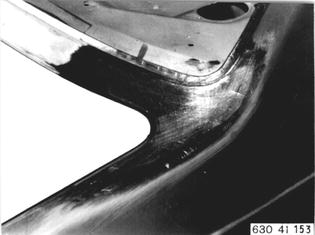

Übergang C-Säule verzinnen.

Übergang Seitenteil - Heckfensterrahmen verzinnen.

Übergänge Seitenteil-Heckabschlußblech
und Gepäckraumdeckel verzinnen.

Übergang Seitenteil - Einstieg verzinnen.

Sämtliche Schweißnähte mit Zinkstaubfarbe*)
bestreichen. Fugen im Bereich Seitenfensterausschnitt
mit Fugendichtungsmasse*)
bestreichen.
*) Bezugsnachweis HWB

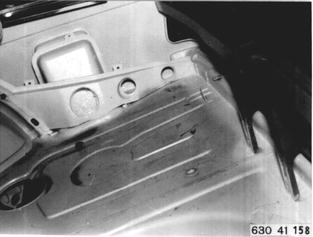

Fugen im Bereich Radhaus, Tankeinfüllgehäuse
und Kofferraumboden mit Fugendichtungsmasse*)
bestreichen.

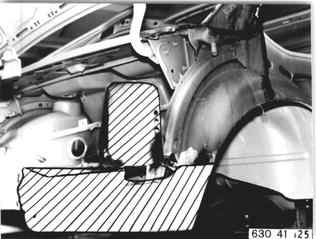

Heckabschlußblech und Seitenwand mit
Antidröhnbelag spritzen.
*) Bezugsnachweis HWB
