Fahrzeuge vor Modellwechsel 1982 WELLENDICHTRING FÜR ANTRIEBSFLANSCH DES HINTERACHSGETRIEBES ERSETZEN - mit Aus- und Einbau des Antriebskegelrades - Ausgleichgehäuse komplett aus- und einbauen 33 13 010. Zur Befestigung des Hinterachsgetriebes am Aufnahmebügel 33 1 060 die Ölablaßschraube (1) herausdrehen. 33 13 010

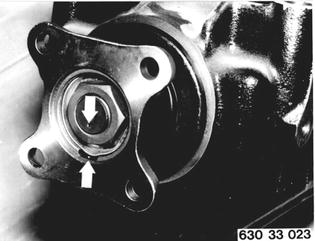

Einbaulage Antriebsflansch zeichnen. Sicherungsblech ausheben. Einbauhinweis: Bundmutter mit neuem Sicherungsblech in der Nut im Antriebsflansch sichern.

Reibmoment mit Reibwertmesser 00 2 000 ermitteln und notieren.

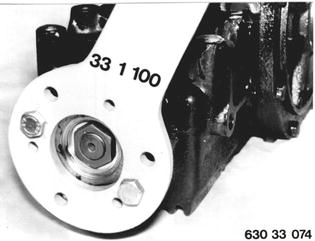

Antirebsflansch mit Halteschlüssel 33 1 100 gegenhalten und Bundmutter lösen. Einbauhinweis: Anziehdrehmoment¹). ¹) Siehe technische Daten

Antriebsflansch mit Abzieher 33 1 150 abziehen. Antriebskegelrad herauspressen. Wellendichtring ausheben. Lauffläche des Wellendichtringes am Antriebsflansch überprüfen. Bei stark eingelaufener Lauffläche Antriebsflansch ersetzen.

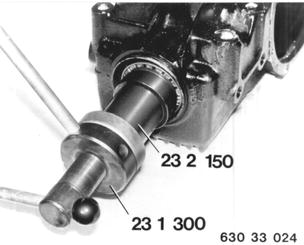

Einbauhinweis: Antirebskegelrad mit neuer Spannbüchse versehen. Das vordere Kegelrollenlager mit dem Werkzeug 23 1 300 in Verbindung mit der Hülse 23 2 150 auf das Antriebskegelrad ziehen. Achtung! Wird das Kegelrollenlager im Ölbad erwärmt, muß mit der Lagereinstellung - Reibwertmessung - bis zur völligen Abkühlung des Kegelrollenlagers gewartet werden.

Wellendichtring in HA-Getriebeöl tauchen und mit Schlagbüchse 31 2 040 in Verbindung mit Griff 00 5 500 bündig einschlagen.

Antriebsflansch mit dem Werkzeug 23 1 300 auf die Antriebswelle pressen. Bundmutter festziehen und Reibwert messen.

Antriebskegelradlager auf den vor dem Zerlegen ermittelte Reibwert - zuzüglich 20 Ncm - für den neuen Wellendichtring einstellen. Achtung! Die Bundmutter (1) muß mit mindestens 150 Nm angezogen sein. Werden 150 Nm nicht erreicht oder den Reibwert - siehe Beispiel - überschritten, muß die Spannbüchse (2) erneuert und der Meßvorgang wiederholt werden. Beispiel: Reibwert vor dem Zerlegen .........160 Ncm Neuer Wellendichtring.................+ 20 Ncm __________________________________ Antriebskegelradlager auf.............180 Ncm einstellen.
