Fahrzeuge vor Modellwechsel 1982
SCHALTHEBEL ZERLEGEN UND ZUSAMMENBAUEN
Schalthebel ausbauen 25 11 000.
Drahtsprengring ausheben.


Siehe auch 25 11 000
63025014 - Zum Vergrößern klicken

Schalthebel von Schalthebelunterteil abziehen.
Sicherungsscheibe entfernen.
Gummiringe abnehmen.

63025015 - Zum Vergrößern klicken

Fahrzeuge nach Modellwechsel 1982
SCHALTHEBEL ZERLEGEN UND ZUSAMMENBAUEN
Schalthebel ausbauen 25 11 000.

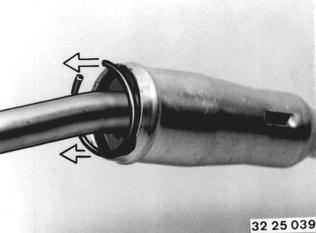

Drahlsprengring ausheben.


Siehe auch 25 11 000
3225039 - Zum Vergrößern klicken

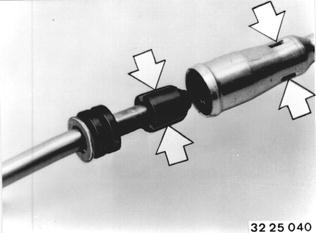

Schalthebeloberteil abziehen.
Einbauhinweis:
Einbaurichtung beachten.

3225040 - Zum Vergrößern klicken

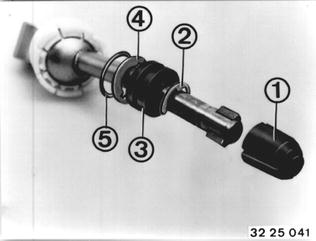

Kappe (1) abziehen.
Sicherungsscheibe (2) entfernen.
Gummiring (3), Scheibe (4) und Sprengring
(5) abnehmen.
Einbauhinweis:
Gummiteile mit entspanntem Wasser
zur leichteren Montage bestreichen.

3225041 - Zum Vergrößern klicken

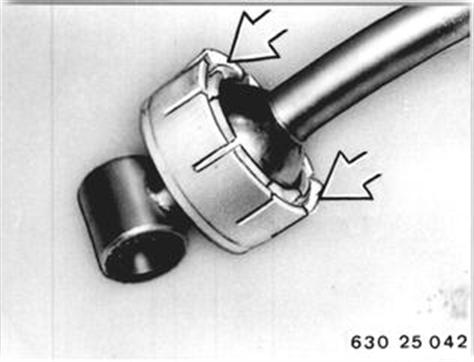

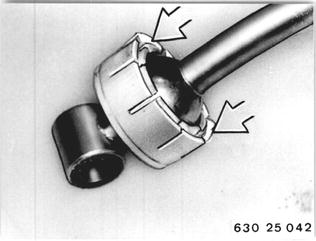

Lagerschale nach unten abdrücken.
Einbauhinweis:
Lagerschale und Kugel mit Longterm 2
fetten.

63025042 - Zum Vergrößern klicken
