Fahrzeuge nach Modellwechsel 1982
SCHENKELFEDER FÜR GASKABELZUG ERSETZEN
Schaltgerät ausbauen 24 30 002

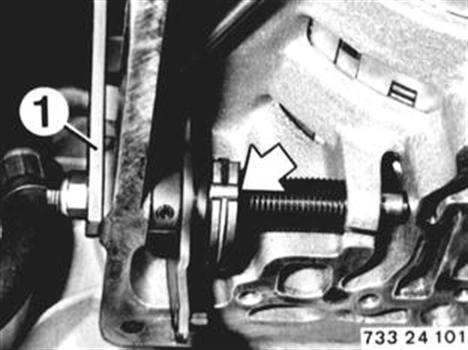

Wählhebel (1) vom Getriebe abbauen.
Gaskabelzug aushängen.


Siehe auch 24 30 002
73324101 - Zum Vergrößern klicken

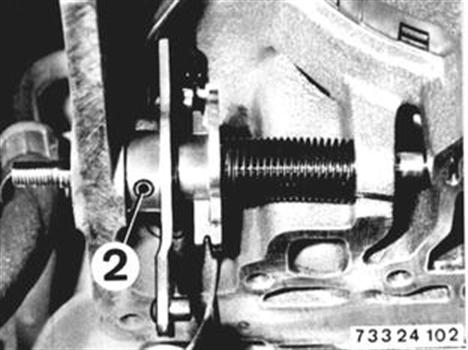

Spannstift (2) in Stellung N austreiben.

73324102 - Zum Vergrößern klicken

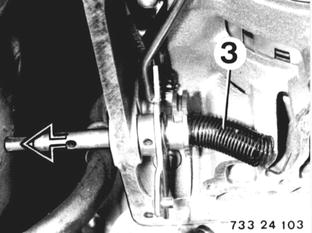

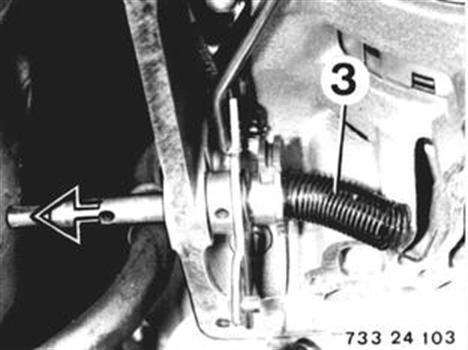

Wählwelle so weit nach außen herausziehen,
bis Schenkelfeder (3) herausgenommen
werden kann.

73324103 - Zum Vergrößern klicken

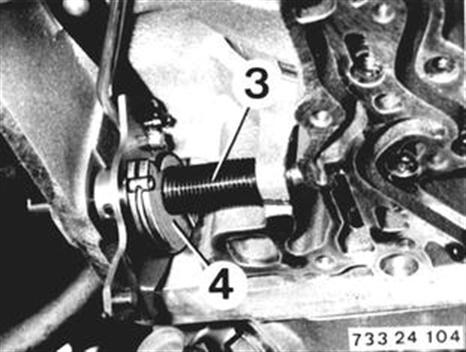

Einbauhinweis:
Wählwelle einbauen.
Schenkelfeder (3) mit dem Gasnocken (4)
eine Umdrehung entgegen dem Uhrzeigersinn
vorspannen.
Nippel am Gasnocken einhängen.

73324104 - Zum Vergrößern klicken
