GELENKBÜCHSEN IM HALTEBLECH
FÜR AUSPUFFTRÄGER ERSETZEN
Rohrschelle abbauen.
Einbauhinweis: Anziehdrehmoment¹).


Siehe auch ¹) Siehe technische Daten
63018012 - Zum Vergrößern klicken

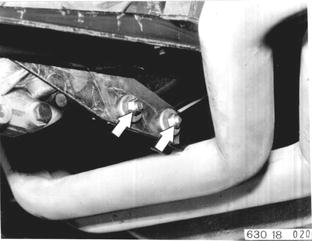

Auspuffträger abbauen.
Einbauhinweis: Erst Rohrschelle, dann Auspuffträger
festziehen.
Anziehdrehmoment¹).


Siehe auch ¹) Siehe technische Daten
63018020 - Zum Vergrößern klicken

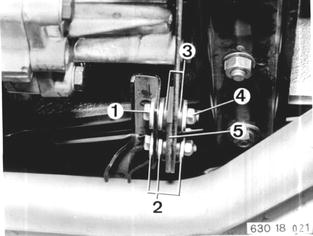

Einbauhinweis: Reihenfolge der Einzelteile:
(1) Schrauben

(2) Scheiben
(3) Gelenkbüchsen
(4) Muttern
(5) Halteblech

63018021 - Zum Vergrößern klicken

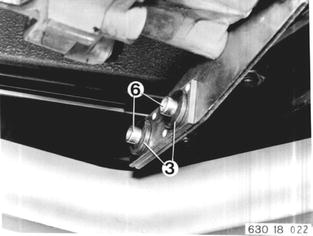

Abstandsrohre (6) und Gelenkbüchsen (3)
herausdrücken.

63018022 - Zum Vergrößern klicken
