WASSERKÜHLER AUS- UND EINBAUEN

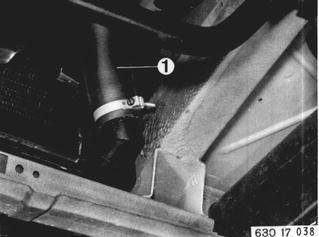

Kühlerverschluß am Ausgleichbehälter öffnen.
Kühlerschlauch (1) abbauen und Kühlwasser
ablassen.
Einbauhinweis: Kühlwasser auffüllen.
Kühlsystem entlüften 17 00 039.


Siehe auch 17 00 039
63017038 - Zum Vergrößern klicken

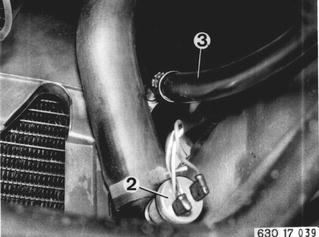

Bei Fahrzeugen mit Automaticgetriebe:
Kabel vom Temperaturschalter (2) abziehen.
Temperaturschalter ausbauen.
Öl-Rücklaufleitung (3) lösen.
Achtung! Auslaufendes ATF-Öl.
Einbauhinweis: Bie Getriebeschaden Getriebeölkühler
im seitlichen Wasserkasten sofort nach
Ausbau mit Preßluft ausblasen und mit ATF-Öl
zweimal durchspülen. Danach Kühler so aufstellen,
daß der Getriebeölkühler bis zum Wiedereinbau
ausgetrocknet ist.
Getriebeölstand kontrollieren, siehe auch
24 00 009.


Siehe auch 24 00 009
63017039 - Zum Vergrößern klicken

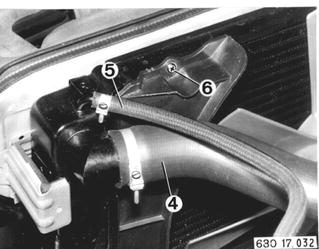

Schläuche (4) und (5) oben lösen und
abnehmen.
Befestigungsschraube (6) von Lüfterzarge
herausdrehen.

63017032 - Zum Vergrößern klicken

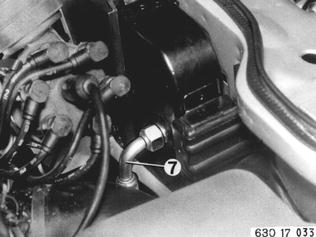

Bei Fahrzeugen mit Automaticgetriebe:
Öl-Vorlaufleitung (7) lösen.
Achtung! Auslaufendes ATF-Öl.

63017033 - Zum Vergrößern klicken

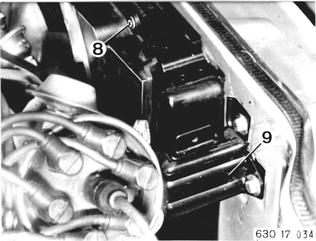

Befestigungsschraube (8) von Lüfterzarge
herausdrehen.
Stütze (9) abbauen.
Einbauhinweis: Haltesteg muß auf Halterung am
Wasserkühler drücken.

63017034 - Zum Vergrößern klicken

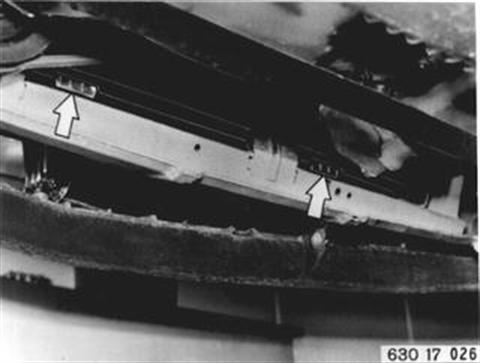

Lüfterzarge aus Schlitzen am Wasserkühler
ausheben und nach unten schieben.
Einbauhinweis: Lüfterzarge in Schlitze
einführen.

63017026 - Zum Vergrößern klicken

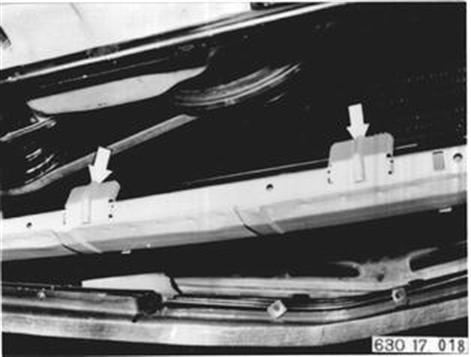

Wasserkühler vorsichtig nach oben herausnehmen.
Einbauhinweis: Gummiauflagen prüfen ggf.
ersetzen.

63017018 - Zum Vergrößern klicken

Fahrzeuge nach Modellwechsel 1982

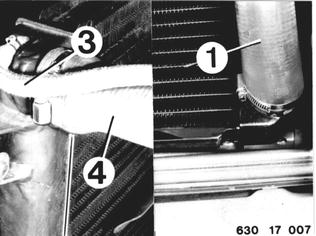

Verschluß vom Ausgleichbehälter abschrauben.
Schläuche (1,3 und 4) abbauen.
Einbauhinweis:
Vorgeschriebenes Kühlmittel *) auffüllen, ggf.
Kühlsystem entlüften - 17 00 039.
*) Siehe Service Information Gr. 00


Siehe auch 17 00 039
Siehe auch Siehe technische Daten
63017007 - Zum Vergrößern klicken

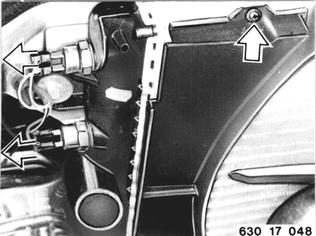

Lüfterzarge lösen und hochheben.
Bei Fahrzeugen mit Zusatzlüfter:
Stecker der beiden Temperaturschalter abziehen.

63017048 - Zum Vergrößern klicken

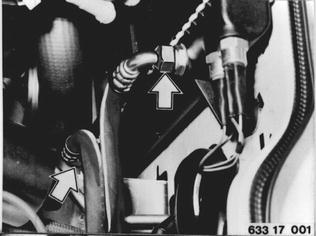

Bei Fahrzeugen mit Automatikgetriebe:
Ölleitungen abschrauben.
Einbauhinweis:
Getriebeölstand prüfen, ggf. nachfüllen -
siehe Gr. 24, Pos. 24 00 009.


Siehe auch Siehe technische Daten
63317001 - Zum Vergrößern klicken

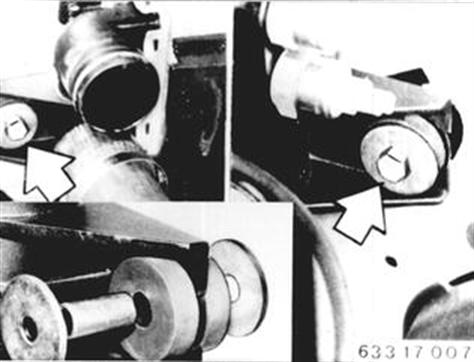

Befestigungschrauben herausdrehen.
Wasserkühler herausnehmen.
Einbauhinweis:
Einbaulage der Scheiben und Büchsen beachten.

63317007 - Zum Vergrößern klicken

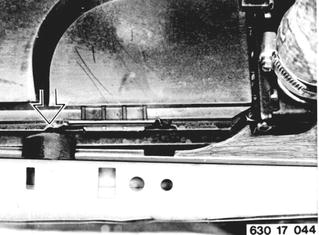

Einbauhinweise:
Gummilager prüfen, ggf. ersetzen.
Kühler bei Einbau exakt auf die Gummilager setzen.

63017044 - Zum Vergrößern klicken
