KRAFTSTOFFBEHÄLTER AUS- UND EINBAUEN
Abdeckung vom Gepäckraumboden entfernen

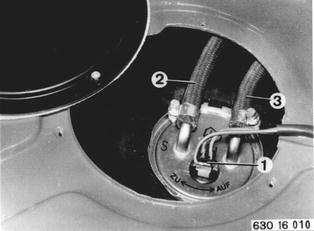

Stecker (1) abziehen.
Schlauch (2 und 3) abbauen.
2 zur Kraftstoffpumpe
3 Rücklaufleitung

Tankklappe öffnen

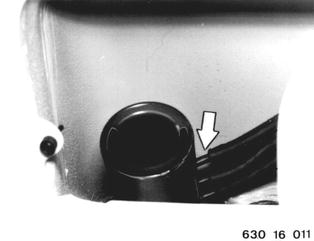

Entlüftungsschläuche abziehen

Haltering aus Halterung ausheben

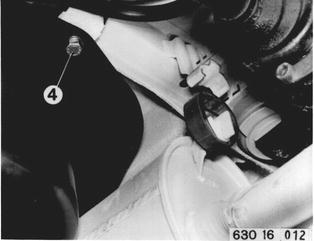

Befestigungsschraube (4) lösen.

Halteringe aus Halterung ausheben

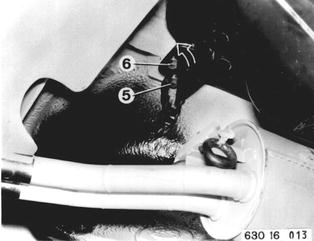

Schraube (5) lockern, Schraube (6) herausdrehen
und Haltebügel nach hinten schwenken.

Die 3. Befestigungsschraube an der rechten
Seitenwand entfernen.

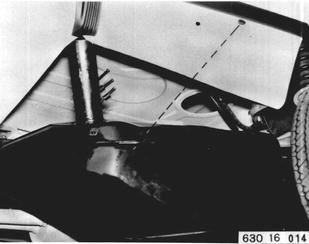

Kraftstoffbehälter nach hinten rechts ablassen.
Einbauhinweis: Kraftstoffschläuche nicht
einquetschen.

Fahrzeuge nach Modellwechsel 1982

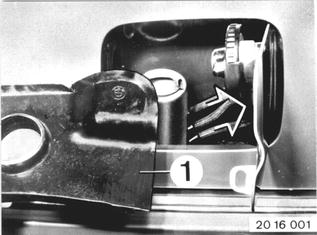

Tankverschluß und Abdeckung (1) abnehmen.
Entlüftungsschläuche lösen und abziehen.
Ansaugvorrichtung ausbauen - 16 12 000.


16 12 000

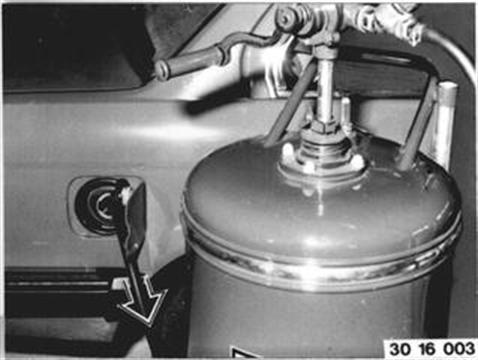

Kraftstoffbehälter mit Absaugpumpe * *)
bzw. mittels Ablaßschraube entleeren.
Achtung!
Sicherheitsvorschriften für Umgang mit Kraftstoffen beachten.
* *) Bezugsnachweis HWB

Auspuffanlage hochbinden - vor dem Herabfallen sichern.

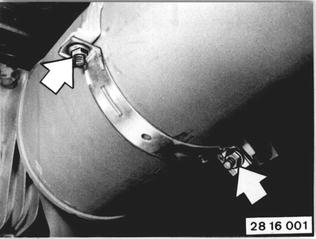

Schelle abschrauben, ggf. mittlere Aufhängung abnehmen.

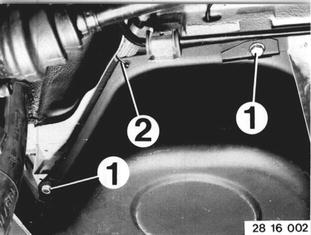

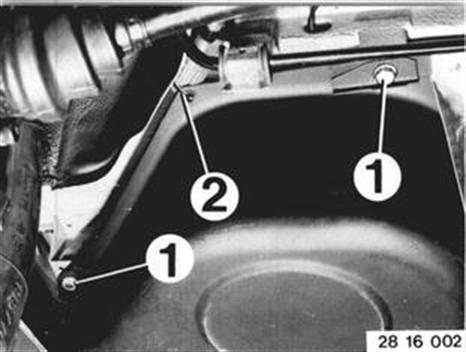

Befestigungsschrauben (1) und Halteband (2) demontieren.

Krafstoffbehälter durch Abstützen vor dem Abfallen sichern.

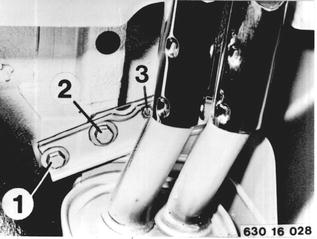

Schraube 1 lösen, 2 und 3 ganz abschrauben.
Kraftstoffbehälter abnehmen.
