DICHTUNG FÜR PLATINEBLOCK ERSETZEN
Vergaser ausbauen 13 11 100.

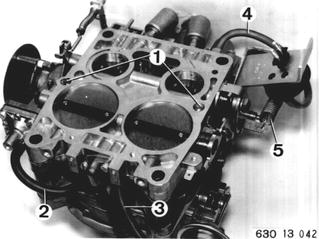

Zylinderschrauben (1) herausdrehen.
Unterdruckschläuche (2 ... 4) abziehen.
Feder (5) aushängen.


Siehe auch 13 11 100
63013042 - Zum Vergrößern klicken

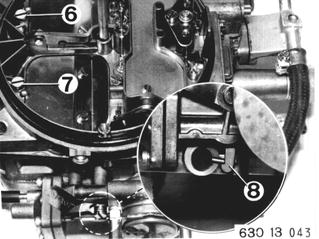

Zylinderschrauben (6 und 7) lösen.
Drosselklappenteil vom Platineblock abdrücken.
Einbauhinweis: Einbaulage des Fanghebels (8)
beachten.

63013043 - Zum Vergrößern klicken

Dichtung erneuern.

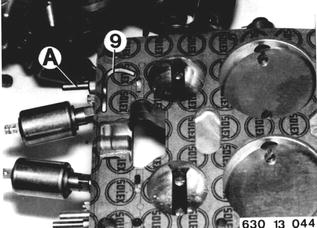

Einbauhinweis: Der Kanal (9) muß sich auf der
Seite für den Unterdruckanschluß A befinden.

63013044 - Zum Vergrößern klicken
