BEIDE RILLENLAGER ERSETZEN
Regler, Riemenscheibe, Lüfterrad und
Lagerschild abbauen.
Läufer aus Lagerschild herausdrücken.

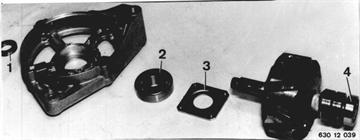

Halteblech (2) abbauen.
Rillenlager (3) aus Lagerschild herausdrücken.
Einbauhinweis: Offene Lagerseite zeigt zum
Läufer.
Bund der Scheibe (1) zeigt zum Rillenlager.
Rillenlager (4) vom Läufer abziehen.
Einbauhinweis: Nur C3 Lager verwenden.
Offene Lagerseite zeigt zum Schleifringlager.
Wellscheibe vor das Rillenlager ins Gehäuse
legen.
